FC-803门禁电源
FC-803门禁电源支持AC210-230V工作电压,门禁电源支持最大输出12V3A工作电流,内置UPS后备电源管理电路与开锁延时电路(0-15秒可调),采用继电器常开与常闭输出,可以支持市面上的各种门禁电锁。

FC-803门禁电源适合使用在办公楼宇、学校宿舍、电信机房等地,为门禁系统提供24小时的电源供应。该电源支持NO、NC继电器输出与UPS管理,支持0至15秒开锁延时可调时间,可以满足大部分门禁主机配套需求。

产品介绍

门禁电源

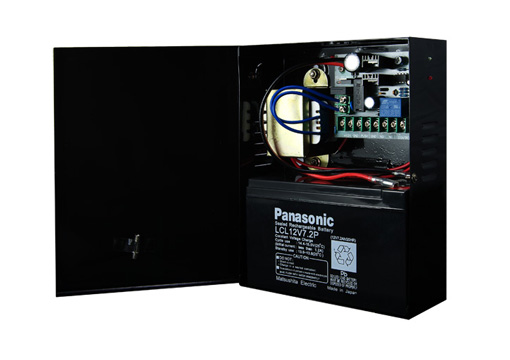

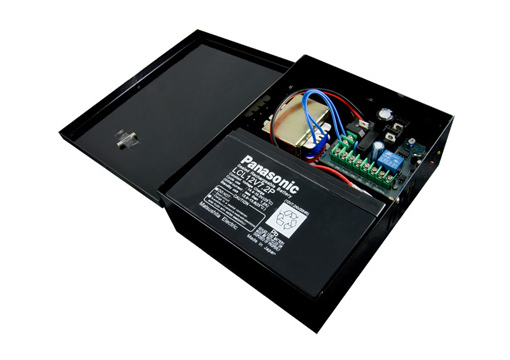

FC-803门禁电源(带USB功能)


FC-803型门禁电源箱是“英泽电子”专门为安全防范门禁系统设计的门禁电力转换供电设备(简称:门禁电源)。FC-803门禁电源支持AC210-230V工作电压,门禁电源支持最大输出12V3A工作电流,内置UPS后备电源管理电路与开锁延时电路(0-15秒可调),采用继电器常开与常闭输出,可以支持市面上的各种门禁电锁。

门禁电源,采用高档电子元器件,运用国际先进的工艺制造技术流程,品质绝对可靠。本电源适用于楼宇对讲系统,各种出入门禁系统,特别适用于驱动各种类型的电锁


产品参数

名称:FC-803门禁电源

对讲门联动:支持

工作电流:12V

工作电压:AC210V-230V

交流输入:220V/50HZ

直流输出:稳压DC12V

标准输出:电流3A/5A

尺寸:

205mm高 X 165mm宽 X 74mm高(大箱)

180mm长 X 80mm宽 X 60mm高(小箱)

门禁电源的特点

门禁电源特点:

1、采用多极保险设计;

2、内置双稳压DC12V输出;

3、支持PUSH-驱动开锁;

4、支持继电器切换控制输出;

5、内置可调旋钮电锁延时0-15秒;

6、特制光电隔离输入开锁,支持各种楼宇对讲设备接入;

7、支持UPS电池充放电管理,支持12V7.2Ah蓄电池;

8、支持两组工作指示灯,工作指示、电池指示。


功能特点:

1、交流输入:220V/50HZ,直流输出:稳压DC12V,标准输出电流3A/5A;

2、直接控制电锁,可减少门禁器的负荷,抗干扰,节省工程布线,减少故障隐患;

3、设NO/NC(常开/常闭)接口,可控制各种类型电锁;

4、设延时电路,开锁时间可设在0-15秒任意调节;

5、自动保护功能,当电路造成短路等意外情况发生时,门禁电源将会暂时断开或烧保险管;

6、遥控功能,可按插遥控模块,利用遥控器远程开门。(遥控距离开阔地无干扰达80米)


外观尺寸:

205mm高X 165mm宽X 74mm高(大箱)

180mm长X 80mm宽X 60mm高(小箱)


连线说明:

1-2:稳压输出直流DC12V,1为正,2为负。

2-3:开门按钮连接端,可接开关量输出(继电器输出)。

3:低电频信号输出,连接门禁控制器的信号线。

4-5:NO-GND,常开无电源输出,触发输出DC12V-17V,4为正,5为负。

5-6:NC-GND,常闭输出DC12V-17V,触发断电,6为正,5为负。

7:高电频信号输出,对正极开锁。

7-8:接楼宇对讲主机锁信号输入接口,7为L+,8为L- ,+8,-9为楼宇对讲开锁信号,L+、L-输入端口,或者为+8为高频输入,-9为低电频输入(此项仅限C板)。


门禁电源接线图:

门禁电源接线图


门禁电源应用场合:

门禁电源FC-803适合使用在办公楼宇、学校宿舍、电信机房等地,为门禁系统提供24小时的电源供应。该电源支持NO、NC继电器输出与UPS管理,支持0至15秒开锁延时可调时间,可以满足大部分门禁主机配套需求。

门禁电源应用场合


门禁电源系统配套:

门禁电源系统配套
