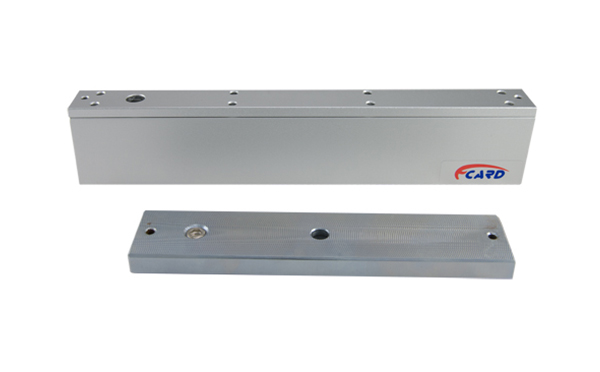

FCL-280KG系列磁力锁
FCL系列磁力锁(电锁)采用经过氧化处理的铝合金外框,内部采用精品耐高温电磁吸机芯,加灌进口环氧树酯而成,该系列电锁做工精细,坚固耐用。

磁力锁(电锁)采用电磁细合工作原理无机械结构,寿命是电锁中最长的一种,所以近年来使用磁力锁(电锁)的用户也越来越多,这类电锁一般推荐安装在木门、玻璃门、金属门等。

产品介绍

电锁

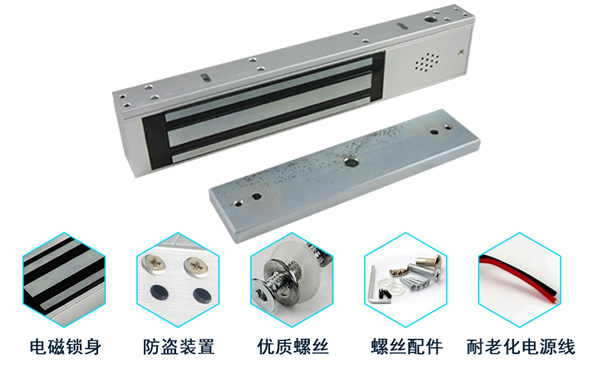

FCL-280KG系列门禁磁力锁


FCL系列电锁采用经过氧化处理的铝合金外框,内部采用精品耐高温电磁吸机芯,加灌进口环氧树酯而成。FCL系列磁力电锁做工精细,坚固耐用。磁力锁(电锁)在工作时有效产生280公斤吸合力,将门与锁牢固吸合从而关门,磁力锁(电锁)型号中,带L型号之磁力锁还带有LED工作指示灯,用于提示该磁力锁当前工作状态,个别型号磁力锁内制延时电路,在感应到门关好后,延时0、1、3、5、9秒电锁启动关门。

磁力锁的特点

磁力锁采用电磁细合工作原理无机械结构,寿命是电锁中最长的一种,所以近年来使用磁力锁的用户也越来越多,一般磁力锁推荐安装在木门、玻璃门、金属门等。近些年来英泽电子FCL系列电锁远销欧美市场,其品质优良受到众多国外经销商的青睐。同时产品获得欧盟CE认证、俄联邦PCT认证、中国公安部MA认证等,拥有先进技术及质量保证。

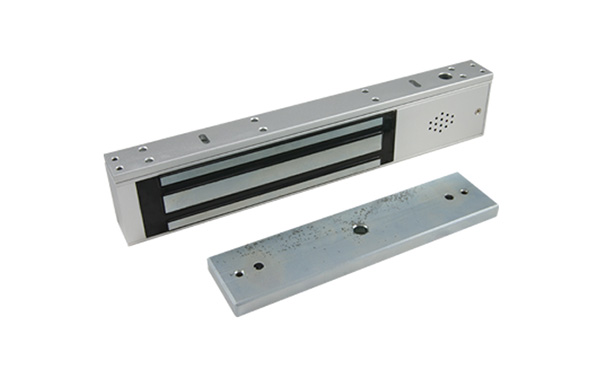

单门磁力锁

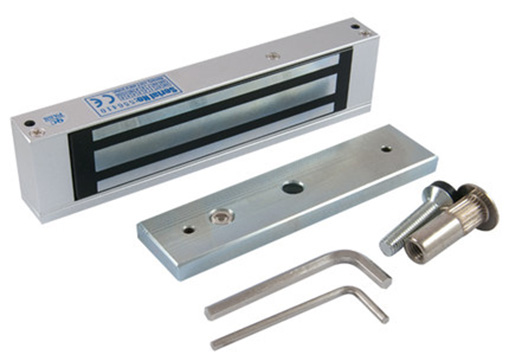

FCL-280KG单门磁力锁


技术参数:

输入电压:DC12V/24V+10%

工作电流:DC12V/480mA     24V/240mA

最大拉力:280kg(600Lbs)直线拉力

工作温度:-10至55℃

适用湿度:0-95%(相对湿度)

耐用设计:通过50万次测试

产品重量:2kg

锁      体:250mm长x42mm宽x25mm高

铁      板:180mm长x38mm宽11mm高

质量保证:磁力锁(电锁)系列产品,提供原厂三年质量保证

适用门型:玻璃门、木门、防火门

暗装电锁

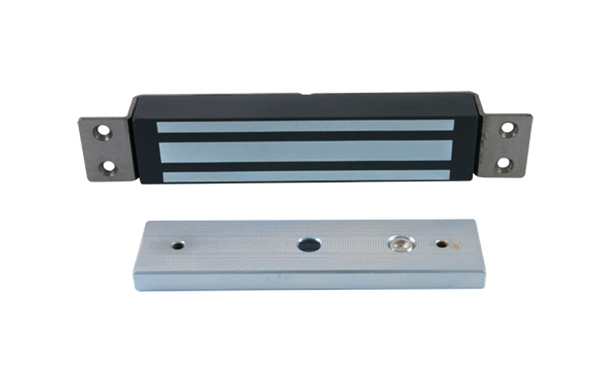

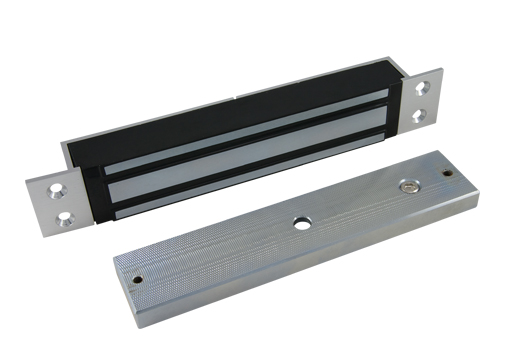

FCL-280MS暗装单门磁力锁


技术参数:

输入电压:DC12V/24V+10%

工作电流:DC12V/480mA;24V/240mA

最大拉力:280kg(600Lbs)直线拉力

工作温度:-10至55℃

适用湿度:0-95%(相对湿度)

耐用设计:通过50万次测试

产品重量:2kg

锁      体:231.6mm长x41.6mm宽x24.5mm高

铁      板:180mm长x38mm宽11mm高

质量保证:磁力锁(电锁)系列产品,提供原厂三年质量保证

适用门型:玻璃门、木门、防火门

双门磁力电锁

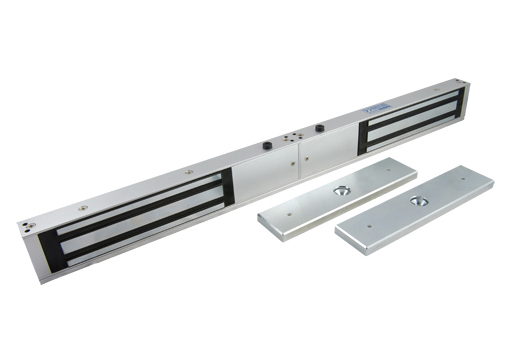

FCL-280KGS双门磁力锁

技术参数:

输入电压:DC12V/24V+10%

工作电流:DC12V/480mAx2     24V/240mAx2

最大拉力:280kgx2(600Lbsx2)直线拉力

工作温度:-10至55℃

适用湿度:0-95%(相对湿度)

耐用设计:通过50万次测试

产品重量:4kg

电锁尺寸:

锁    体:500mm长x42mm宽x25mm高

铁    板:180mm长x38mm宽11mm高

质量保证:磁力锁(电锁)系列产品,提供原厂三年质量保证

适用门型:玻璃门、木门、防火门

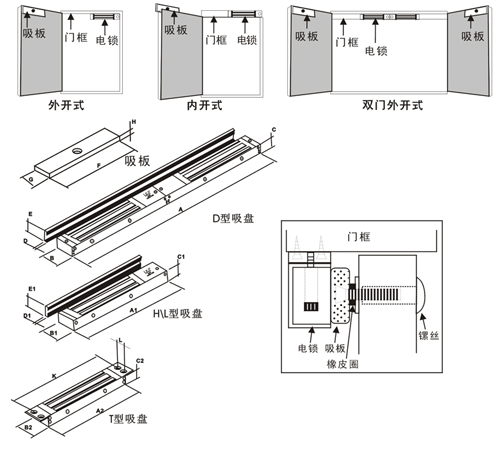

电锁安装图:

电锁安装图

门禁电锁安装:

1、首先用螺丝刀打开电锁盖板,再用六角扳手打边板,准备安装;

2、拿出安装纸板,将纸板沿着虚线折叠按图二所示方法把纸板放到所需装锁的位置,然后把需要打孔的地方做上记号后打孔;

3、继铁板的固定将内六角螺丝插入继铁板中,把橡胶华司置与两片金属华司之间,然后套在内六角螺丝上。将继铁板插入门上打的三个孔中,同时把香菇头从门的另一面插入,利用六角扳手将继铁板锁在门上;

4、边板的固定把边板用两个半圆头螺丝固定在先前打孔的门框上(固定在边板的长形孔中)。注意:不要将边板锁紧,让其能前后能移动以利于安位置的修正;

5、修正边板的位置使边板与继铁板的位置合适,目的使锁主体能与继铁板紧密的接触;

6、固定锁主体与边板锁紧边板的半圆头螺丝后,再锁上所有的沉头螺丝,然后再卸下半圆头螺丝,在适当的位置钻孔以便接线。最后用六角扳手把锁主体锁在边板上;

7、按照说明书的指示接线,盖上盖板,把小铝柱体塞进锁主体参见图五 的螺丝孔中。

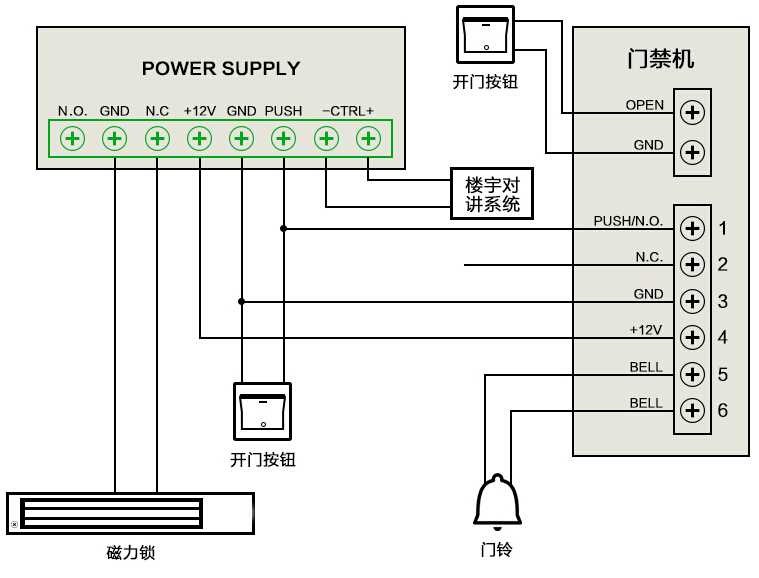

电锁接线图:

电锁接线图

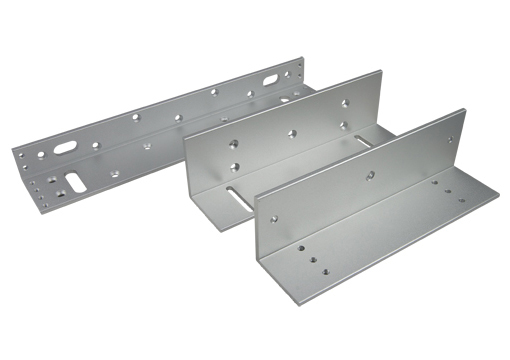

180kg / 280kg / 350kg / 500kg系列磁力锁支架是专门为安装在摆动窄门框门去设计的、5个调节孔,可以适应不同的门架。

磁力锁支架

FCL-280L型支架

参数:

内推门磁力锁支架;

重量:0.32Kg;

用于安装280系列磁力锁锁体;

外观尺寸:250*50*30mm

磁力锁支架

FCL-280ZL型支架

参数:

内推门磁力锁支架;

重量:0.32Kg;

用于安装280系列磁力锁锁体;

外观尺寸:168*50*30mm

电锁支架

FCL-280UL型支架

参数:

内推门磁力锁(电锁)支架;

重量:0.42Kg;

用于安装280系列磁力锁(电锁)锁体;

外观尺寸:180*43*28mm

FCL-280公斤系列磁力锁(电锁)结合门禁系统应用,并且能兼容FCARD一卡通,可以通过一卡通进行开关门。
