FC-S02系列产品的连线图
2017-05-07 11:52
问题详情:

你好,我们购买了FC-S02E门禁一体机,现在说明书不见了,请提供一下,连线图。谢谢!

专家解答:

您好,感谢您购买我们公司的门禁一体机,你可以参考下面的图片进行连线:

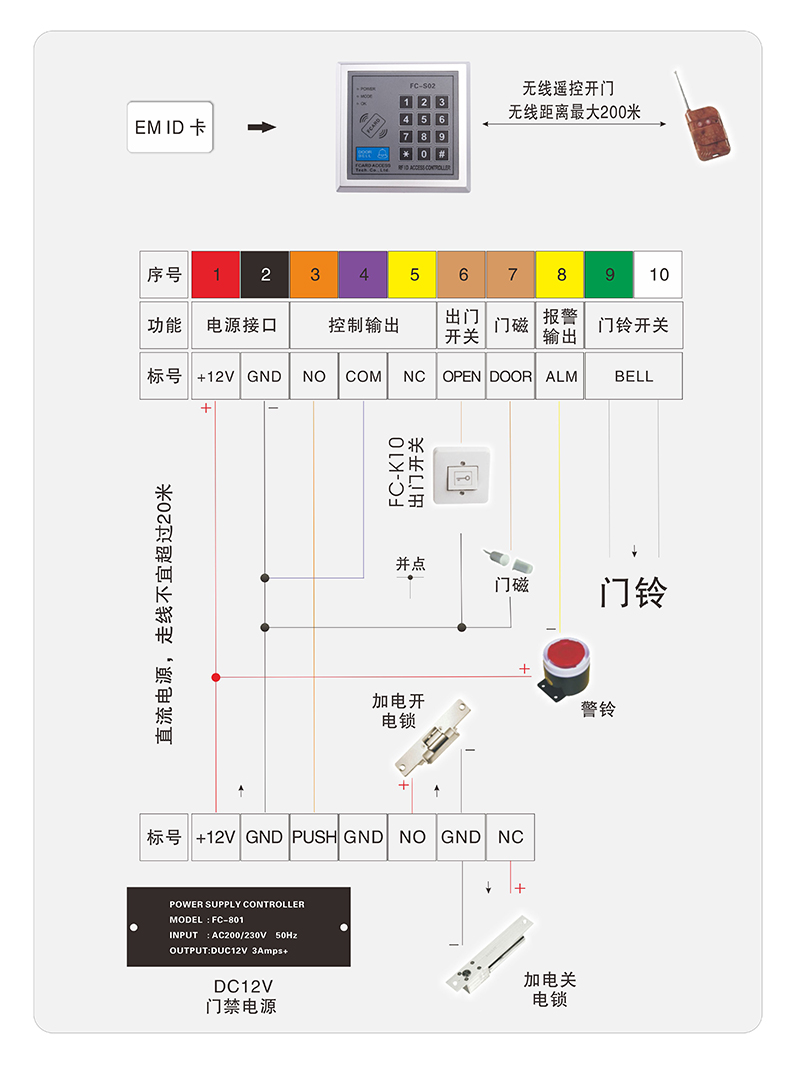

门禁一体机接线图

接线端口性能:

1、+12V:工作电源正极,输入范围:DC9-13.8V。

2、GND:工作电源负极,也是信号的公共地。

3、NO:继电器常开点,电流负载能力DC3A/30V。

4、COM:继电器公共点,电流负载能力DC3A/30V。

5、NC:继电器常闭点,电流负载能力DC3A/30V。

6、OPEN:出门按钮开关,低电平开关。

7、DOOR:门状态开关,连接门磁开关,低电平表示门关。

8、ALM:报警输出端口,有报警时为低电平,电流负载100mA。

9、BELL:接门铃开关。

如果您还有什么不明白的地方,可以随时问我们,我们会及时为您解答的。
