FC-393E/M金属门禁一体机

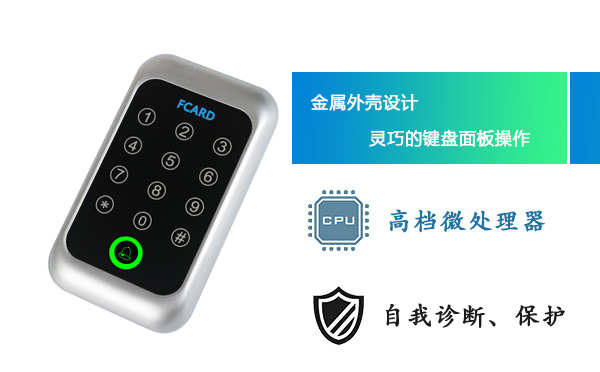

FC-393E/M金属门禁一体机是专门为电动锁及安全防范系统而设计,采用了独特的金属外壳设计,灵巧的键盘面板操作,内置高档微处理器,其抗干扰能力、安全性和可靠性都极高,并且能够自我诊断和自我保护,以确保系统安全有效地正常工作。

FC-393E/M金属门禁一体机可根据型号支持不同的感应卡(EM卡、EM兼容卡、EM格式加密卡、MF1格式IC卡)开门,其拥有感应卡开门、密码开门、感应卡+密码开门等三种开门方式,用户可根据需要选择合适的开门方式。

产品介绍

门禁一体机

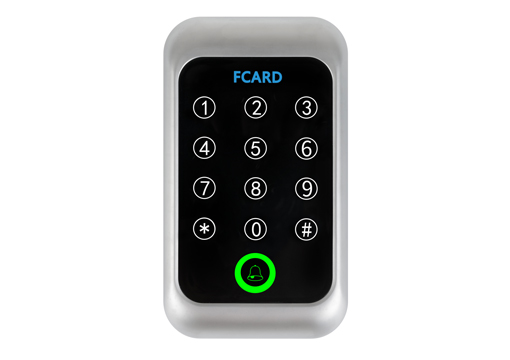

FC-393E/M金属门禁一体机


门禁一体机FC-393E/M是专门为电动锁及安全防范系统而设计,采用了独特的金属外壳设计,灵巧的键盘面板操作,内置高档微处理器,其抗干扰能力、安全性和可靠性都极高,并且能够自我诊断和自我保护,以确保系统安全有效地正常工作。该门禁机可根据型号支持不同的感应卡(EM卡、EM兼容卡、EM格式加密卡、MF1格式IC卡)开门,其拥有感应卡开门、密码开门、感应卡+密码开门等三种开门方式,用户可根据需要选择合适的开门方式,相关参数设置可直接在键盘上进行,无需电脑,操作更加简便。

FC-393E/M金属门禁一体机功能强大,安装简单,是应用于办公室、家庭、机房及公共场所的一款理想门禁设备。


产品参数

工作电压:DC9-13.8V

工作电流:<150mA

工作温度:-10℃ ~ +75℃

读卡速度:<0.2秒

用户容量:1000人(可扩到10000)

出门开关:支持

门磁报警:支持

母卡管理:支持

数据备份:支持

无线遥控:支持

报警输出:支持

脱机运行:支持

发卡设备:键盘管理、母卡发卡

外观尺寸:140×80×21.5mm

门禁一体机的功能

功能介绍:

1、FC-393E/M门禁一体机拥有键盘自锁功能,用户可自行设置键盘错误输入次数及预设键盘自我锁定时间,可有效防止别人探测开门密码;

2、防拆报警功能,即在工作状态下拆卸设备,该门禁一体机将触发报警并输出提示音;

3、非法开门报警功能,设备通过门磁开关信号检测到非正常开门,门禁将触发报警并输出提示音,安装门磁后,自动启动此功能。

4、门禁一体机最大可存储10000组开门数据信息(包括感应卡开门数据、密码开门数据、感应卡+密码开门数据),并且所有存储信息不会因电源断电而丢失,同时支持门铃输出,可配套有线门铃使用。

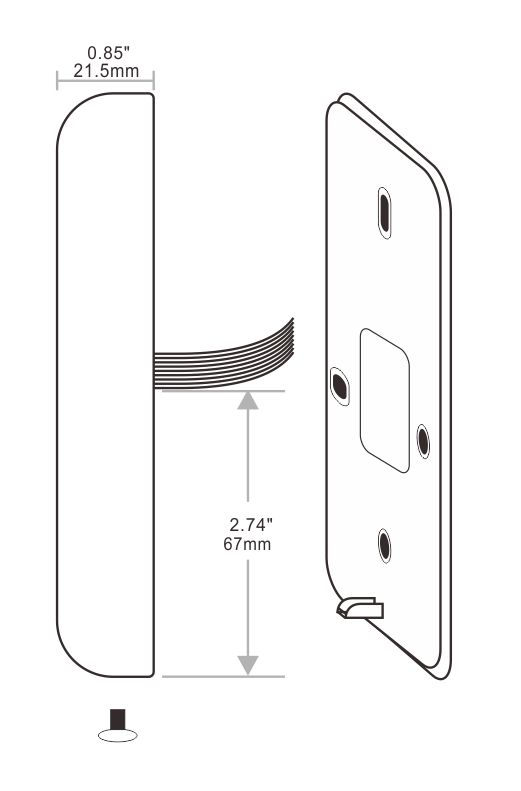

外观尺寸介绍:

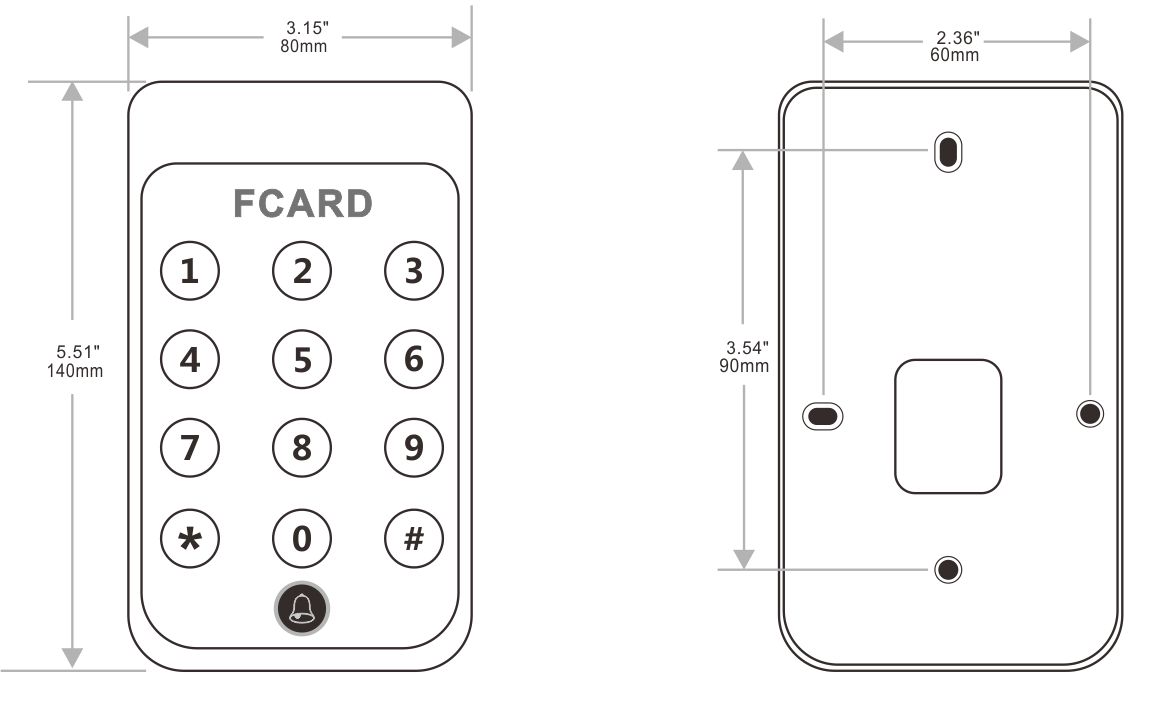

门禁一体机外观尺寸

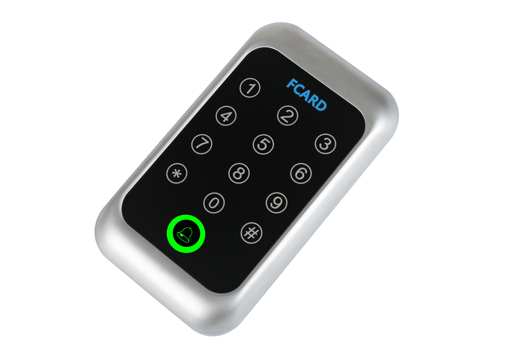

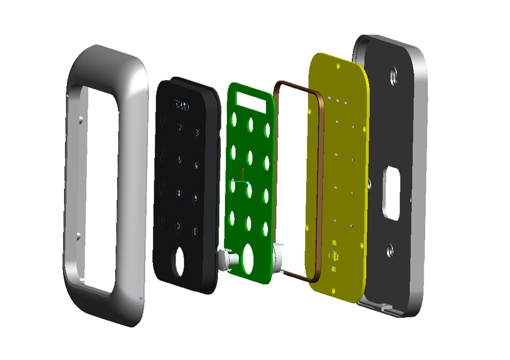

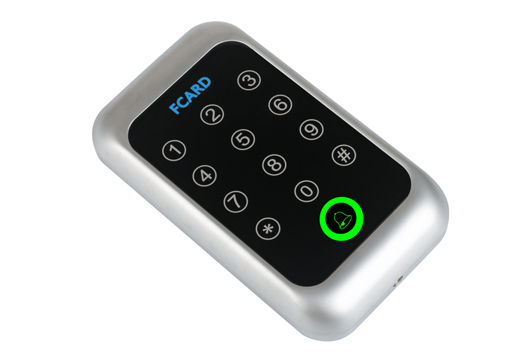

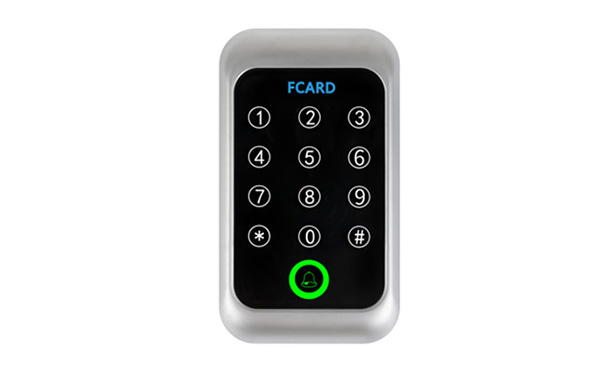

门禁一体机外观

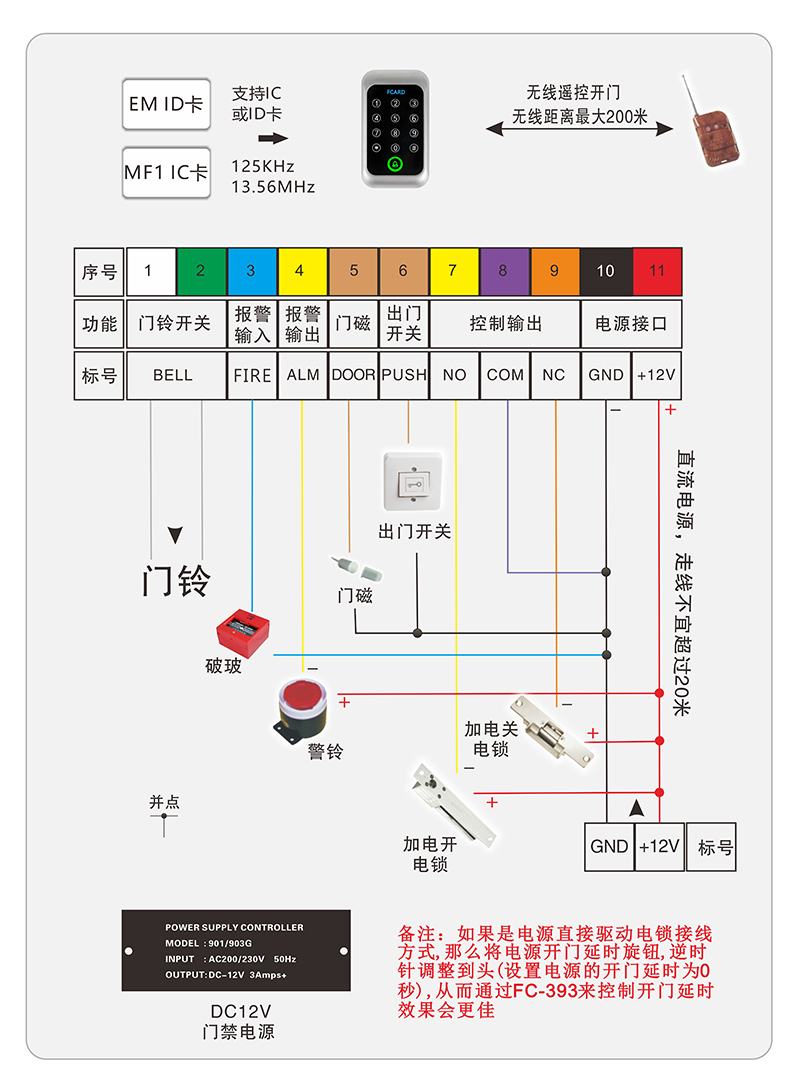

门禁一体机接线图:

门禁一体机接线图


接线的端口性能:

+12V:工作电源正极,输入范围:DC9-13.8V;

GND:工作电源负极,也是信号的公共地;

NC:继电器常闭点,电流负载能力DC3A/30V;

COM:继电器公共点,电流负载能力DC3A/30V;

NO:继电器常开点,电流负载能力DC3A/30V;

PUSH:出门按钮开关,低电平开锁;

DOOR:门状态开关,链接门磁开关,低电平表示门关;

ALM:报警输出端口,有报警时为低电平,电流负载100mA;

FIRE:接入报警信号(接GND触发);

BELL:接门铃开关。


设备型号介绍:

1、FC-393EA支持EM格式ID卡,支持1000个用户容量。

2、FC-393EB支持EM格式加密卡,支持1000个用户容量。

3、FC-393M门禁一体机支持MF1格式IC卡,支持1000个用户容量。

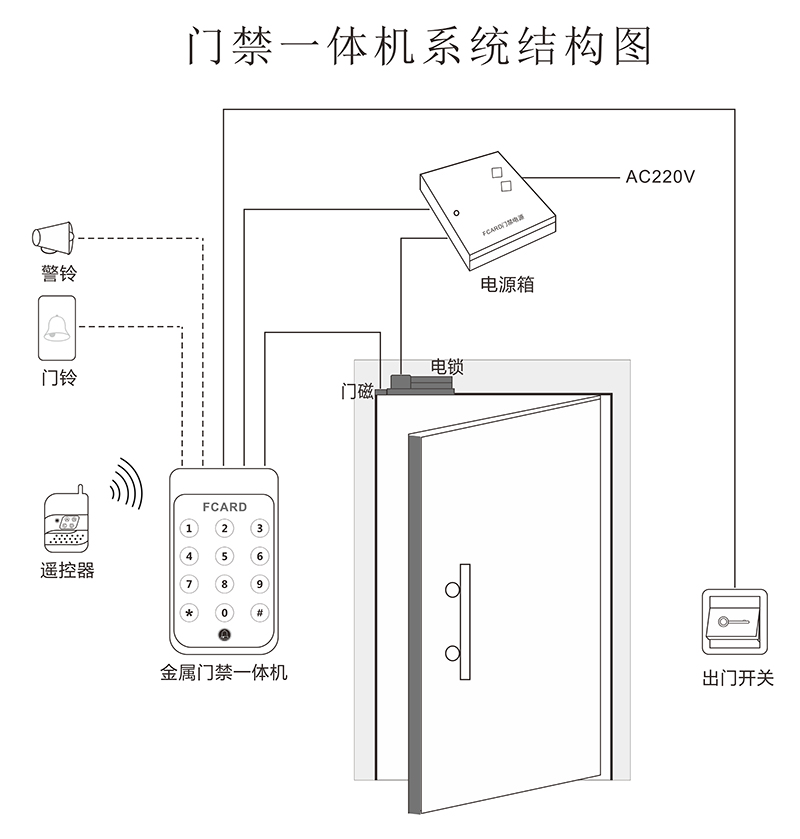

系统结构图:

门禁一体机结构图

门禁一体机使用说明:

1、登录编程状态:键入“*”+“编程密码”+“#”,默认密码为1234,登录管理状态后,绿色灯(MODE)变亮;

2、退出管理状态:键入“**”。退出管理状态后,绿色灯(MODE)变闪亮;

3、输入卡号加卡:键入“10”+“#”+“8位卡号”+“#”,注明:卡上印有“0012345678”,只要输入后8位便可发卡;

4、添加开门密码:键入“11”+“#”+“4-8位开门密码”+“#”,注明:开门密码为4-8位数字,最大可添加100组开门密码;

5、添加胁迫密码:键入“12”+“#”+“4-8位胁迫密码”+“#”,注明:胁迫密码仅为一组,再添加新的胁迫密码时覆盖原来一组;

6、快速加卡:键入“20”+“#”+“读卡”,注明:可以同时连续多张卡进行加卡,如在读卡中停止10秒,程序将自动退出管理状态;

7、自编号发卡:键入“21”+“#”+“读卡”+“3位自编号”,注明:方便记忆,如将某卡发于302室使用(自编号302),将该卡编号对应房号,易于记忆,一个自编号支持多张卡,如果需要连续增加带自编号卡片,请在3位自编号输入完毕后输入#字键可再读卡连续发下一张卡;

8、发带密码卡:键入“24”+“#”+“读卡”+“输入该卡的4-8位密码”+“#”。注明:输入命令后,读卡,然后再输入密码。


门禁一体机密码设置:

1、修改管理员密码:键入“60”+“#”+“4-8位新管理员密码”+“#”+“重复4-8位新管理员密码”+“#”。注明:更换新管理员密码时,需要确认两次新密码,输入时,两次密码应一致,否则不成功。

2、修改开门超时提示:键入“63”+“#”+“3位开门超时时间”+“#”。注明:当输入000时,关闭开门超时提示功能,单位为秒(最大可设置255秒)。

3、修改开门延时时间:键入“66”+“#”+“3位开门延时时间”+“#”。注明:当输入000时,设置为0.5秒,默认为3秒,最长为255秒。

4、防探测开门密码设置:键入“68”+“#”+“1位错误次数+2位锁定时长”+“#”。注明:输入默认值999时,错误9次自锁99秒。

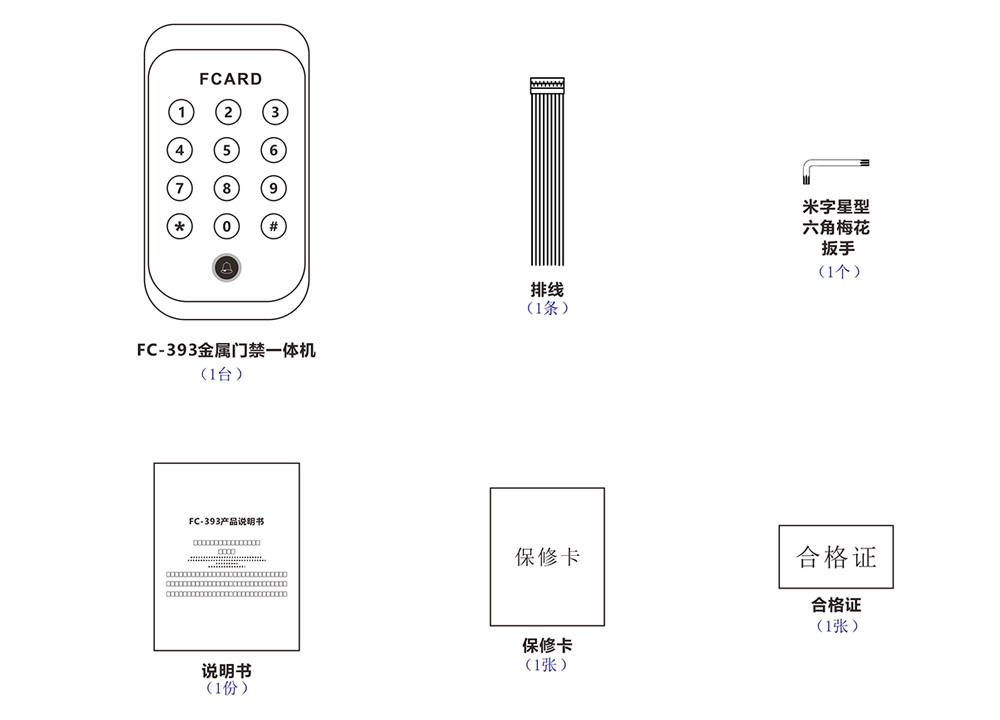

配件清单:

门禁一体机的配件

兼容FCARD一卡通管理系统,支持:门禁、脱机门禁、门禁考勤机、巡更机、消费机、水控机、电梯门禁控制器、停车场系统等统一管理,实现一卡一库真正的一卡通系统。
