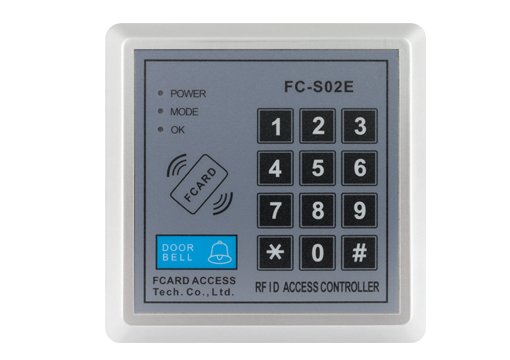

FC-S02 简易型门禁一体机

FC-S02门禁一体机是由“英泽电子”专门为电动门锁及安全防范系统而开发设计的门禁产品，支持感应卡（EM卡、EM兼容卡、EM格式加密卡）开门、密码开门、感应卡+密码开门等三种开门方式，用户可以根据需要选择适合的开门方式。门禁编程设置直接在键盘上进行，无需电脑，操作更加简单，门禁键盘自锁功能，用户可以自行设置键盘错误输入次数以及预设键盘自我锁定的时间，可有效防止别人探测开门密码，防拆报警功能，在工作状态下防卸设备，门禁将启动报警输出与提示音，安装门磁后，自动启动本功能。门禁具备较强的抗干扰能力和自我诊断的保护功能，以确保系统安全有效地正常运作。

门禁最大存储110组开门数据信息（包括感应卡开门数据、密码开门数据、感应卡+密码开门数据），而且所有存储信息不会因为电源断电而丢失，同时门禁支持门铃输出，可配套有线门铃输出。FC-S02门禁一体机功能强大，安装简便，是应用于办公室、家庭、机房及公共场所。

该系列产品分为4大系列，25个型号组成，合适不同的需要。该系列所有产品设计上均带有读卡电路、存储电路与控制电路，可以独立完成发卡、读卡、判断、提示、控制等工作。所有型号均带看门狗防止死机电路，保证系统安全。采用超强读卡电路，识别距离更远更准，速度更快。无须电脑直接发卡，方便好用。

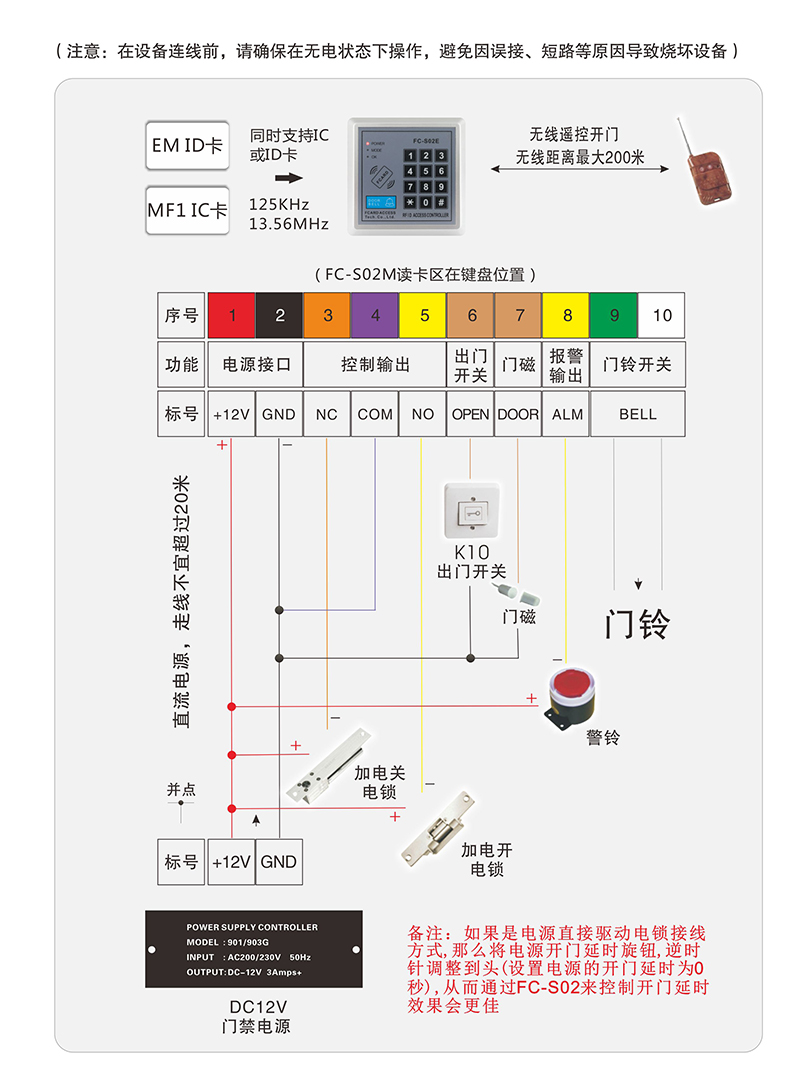

门禁一体机连线图：

接线端口性能：

1、+12V:工作电源正极，输入范围：DC9-13.8V。

2、GND：工作电源负极，也是信号的公共地。

3、NO：继电器常开点，电流负载能力DC3A/30V。

4、COM：继电器公共点，电流负载能力DC3A/30V。

  5、NC：继电器常闭点，电流负载能力DC3A/30V。

6、OPEN：出门按钮开关，低电平开关。

7、DOOR:门状态开关，连接门磁开关，低电平表示门关。

8、ALM：报警输出端口，有报警时为低电平，电流负载100mA。

9、BELL：接门铃开关。

指示灯：

1、POEER：电源指示，有电时常亮。

2、MODE：MODE长亮时表示已进入管理状态，MODE闪亮时表示平常状态。

3、OK：OK闪亮时表示开锁状态。

功能介绍：

读卡开门、密码开门、卡加密码开门、无线遥控开门、防探测开门、发自编卡、母卡发卡、全卡开门、全卡开门加自动注册、防破门报警、门开超时提示、外接门铃、消防报警联动、门常开、自恢复管理密码、多模式发卡、多模式删除卡、门磁报警、脱机运行。

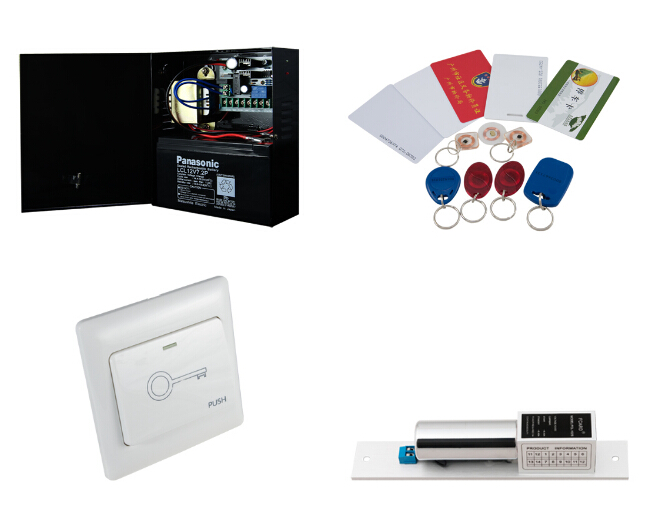

配套产品图：

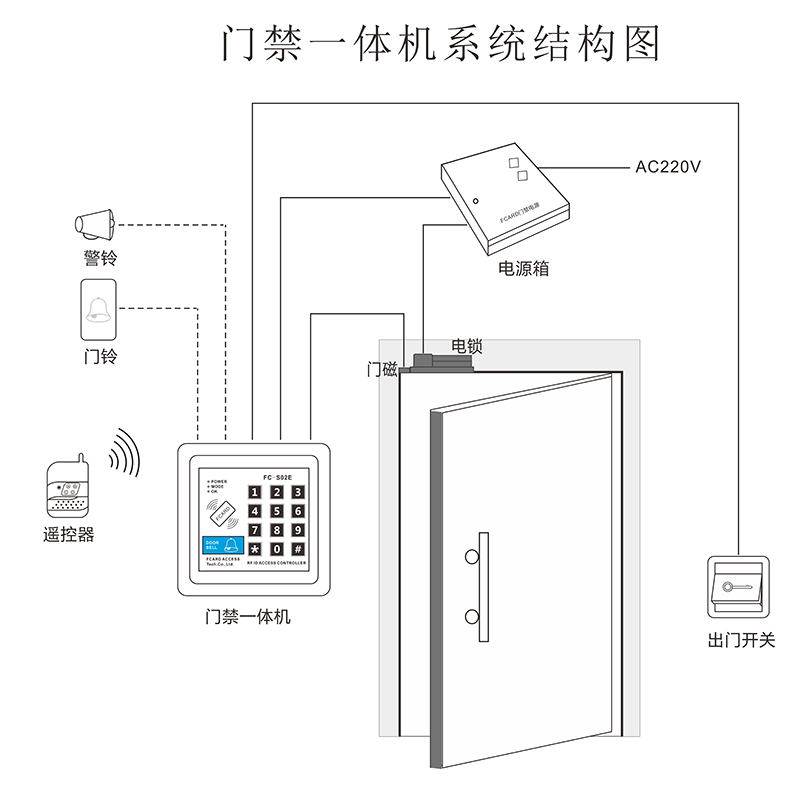

系统结构图：

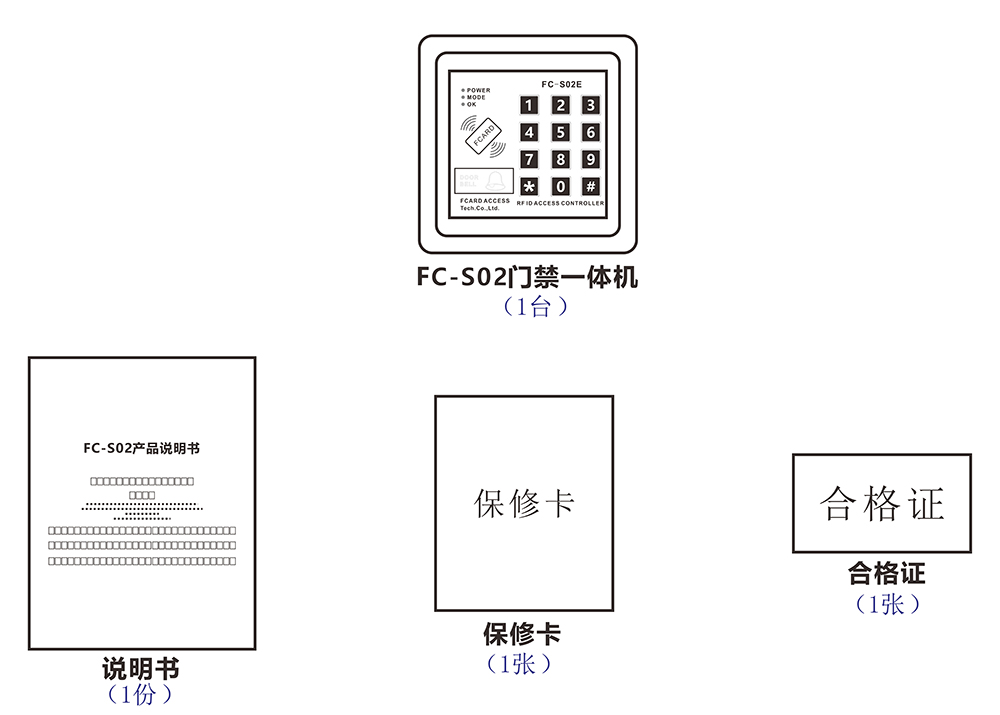

配件清单：

兼容FCARD一卡通管理系统，支持：门禁、脱机门禁、门禁考勤机、巡更机、消费机、水控机、电梯门禁控制器、停车场系统等统一管理，实现一卡一库真正的一卡通系统。
