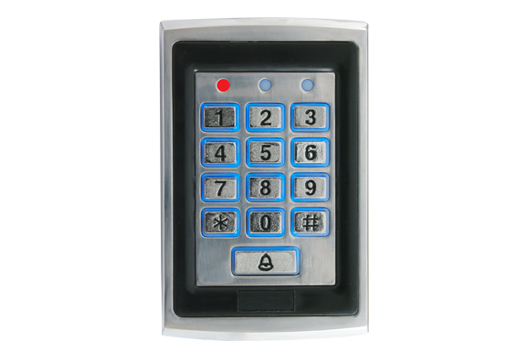

FC-898E金属门禁

FC-898系列金属门禁一体机是“英泽电子”单门一体机系列中的一个产品，FC-898E金属门禁一体机本独立门禁一体机（以下简称“门禁”）是专门为电动门锁及安全防范系统而设计，支持感应卡（EM卡与EM兼容卡）开门、密码开门、感应卡+密码开门、无线遥控器遥控开门等4种开门方式，用户可以根据需要选择自己适合的开门方式。

门禁编程设置直接在密码键盘上进行，无需电脑，操作更加简单。门禁键盘自锁功能，用户可以自行设置键盘错误次数及预设键盘自我锁定的时间，可有效防止别人探测开门密码。防拆报警功能，在工作状态下拆卸设备，门禁将启动报警输出与提示音。

本门禁支持非法开门报警，如果设备通过门磁开关信号检测到非正常开门，门禁将启动报警输出与提示音。门禁具备较强的抗干扰能力和自我诊断的保护功能，以确保系统安全有效地正常运作。它最大存储20000组开门数据信息（包括感应卡开门数据，密码卡开门数据、感应卡+密码开门数据、无线遥控器开门数据），而且所有存储信息不会因电源断电而丢失。同时门禁支持门铃输出，可配套有线门铃使用。本门禁一体机功能强大，安装简便，是应用于办公室、家庭、机房及公共场所的首选理想门禁装置。

FC-898E门禁支持“防火墙”功能，带有防火墙功能的FC-898E可以支持识别那些是被复制的卡片，从而进行拦截，使复制卡无法正常开门。

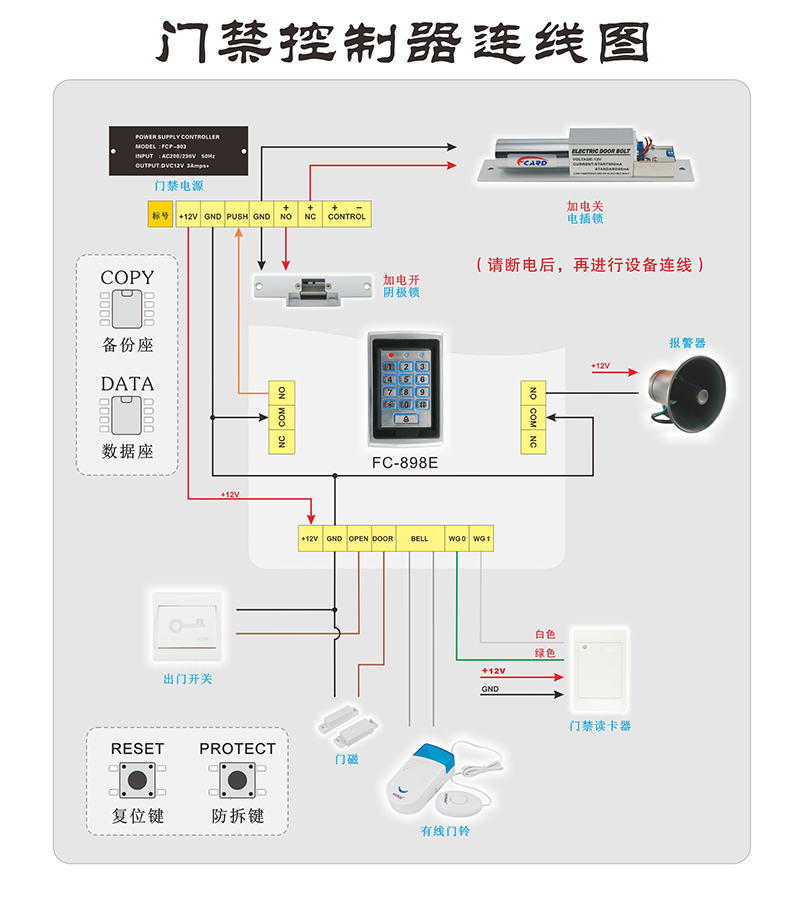

产品连线图：

接线端口性能：

1、+12V：工作电源正极，输入范围：DC9-13.8V

2、GND：工作电源负极，也是型号的公共地

3、OPEN：出门按钮开关，低电平开锁

4、DOOR：门态开关，链接门磁开关，低电平表示门关

5、BELL：门铃开关

6、WG0：维根26读卡器数据线(数据0)

7、WG1：维根26读卡器数据线(数据1)

LOCK OUT接线端口：（电锁控制输出）

1、NO：继电器常开点，电流负载能力DC 30V/10A；

2、COM：继电器公共点，电流负载能力DC 30V/10A；

3、NC：继电器常闭点，电流负载能力DC 30V/10A。

ALMOUT接线端口：（报警信号输出）

1、NO：继电器常开点，电流负载能力DC 30V/10A；

2、COM：继电器公共点，电流负载能力DC 30V/10A；

3、NC：继电器常闭点，电流负载能力DC 30V/10A。

复位键（RESET）

按下RESET键2秒，蜂鸣器响一声，管理密码、开锁保持时间等参数恢复默认值，开锁保持时间为5秒。一次按下RESET健5秒，蜂鸣器响2声，接着绿灯闪亮，这时，设备进行存储器格式化，所有的密码和卡数据都会被删除。依存储器中内容的多少，整个存储器格式化的时间短则几秒，长则2分钟。

功能介绍：

读卡开门、密码开门、卡加密码开门、无线遥控开门、数据备份、数据恢复、多门数据互拷、防探测开门、发自编卡、母卡发卡、全卡开门、全卡开门加自动注册、防破门报警、门开超时提示、外接门铃、外接读卡器、消防报警联动、自恢复管理密码、多模式发卡、多模式删除卡、自我保护、常开模式、日月间模式、门磁输入、抗振处理、脱机运行、防火墙。

综合市场的需求，吸取了众多用户的建议，门禁的功能可以满足用户的不同需求。容量从1000张卡到20000张卡，都能有同样出色的查询速度。以往的独立门禁控制器都只是使用ID卡加上密码开门，本门禁实现了在一个设备上可以使用ID卡、无线遥控器和密码开门。秉承可靠性设计技术，并有赖于使用当前市场上公认性能稳定可靠的处理器，本门禁控制器将会给用户提供性能稳定的强大功能。

存储器管理技术：采用存储器容量自适应技术和动态链表索引技术，能够在卡数量、查询速度和存储器使用效率之间得到平衡。

防拆报警：设备安装使用之后，在工作状态下拆卸设备，会触发报警开关，蜂鸣器发出连续的短促声音，并且提供一组报警输出端口。

非法开门报警：安装门磁开关后，自动启动本功能。如果设备通过门磁信号检测到非正常开门，会发出连续的报警声，并且报警端口输出低电平。

闭锁状态监测：只对电插锁类有效，需要安装门磁开关。设备检测门状态，只有门关闭稳定后，设备启动闭锁信号，避免门在摆动时闭锁产生对电锁插销的撞击。

软件配套：

工作环境：

电压：典型12V，最低：9V；最高：13.8V；

电流：不驱动电锁时，＜150mA；

温度：0～85℃；

湿度：30%～90%。

全新支持:

无线遥控开门：内制无线遥控接收模块，支持无线遥控开门，遥控最远距离可达200米。

超大容量：内制超大存储器支持20000用户容量。

日/夜间模式：如日间大家可自由通行，夜间模式时只有特定人员可自由出入。

常开模式：当上班时段可设置门锁为常开状态。

防拆报警：内制探测器可有效侦测拆卸主机，如发现自动报警。

键盘装饰灯：全新按键体发光设计，华丽贵气。

防错线保护：采用多重保护电路，可有效防止接线时错误导致的损坏。

撬门报警：门磁探测可以有效防止撬门闯入，如有闯入立即驱动报警。

出入管制：可外接一组WEIGEND26读卡器实现出入管制，进出均读卡认证才可放行。

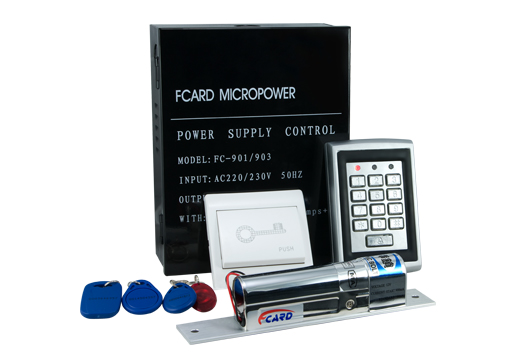

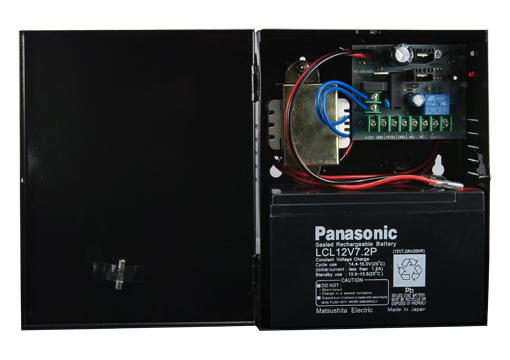

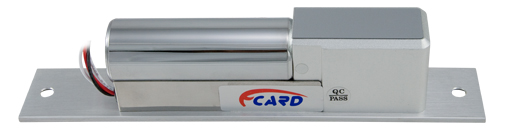

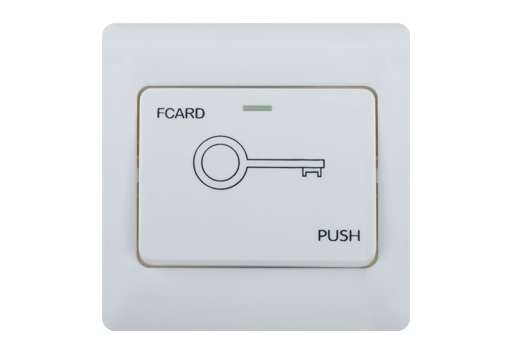

配套组合图：

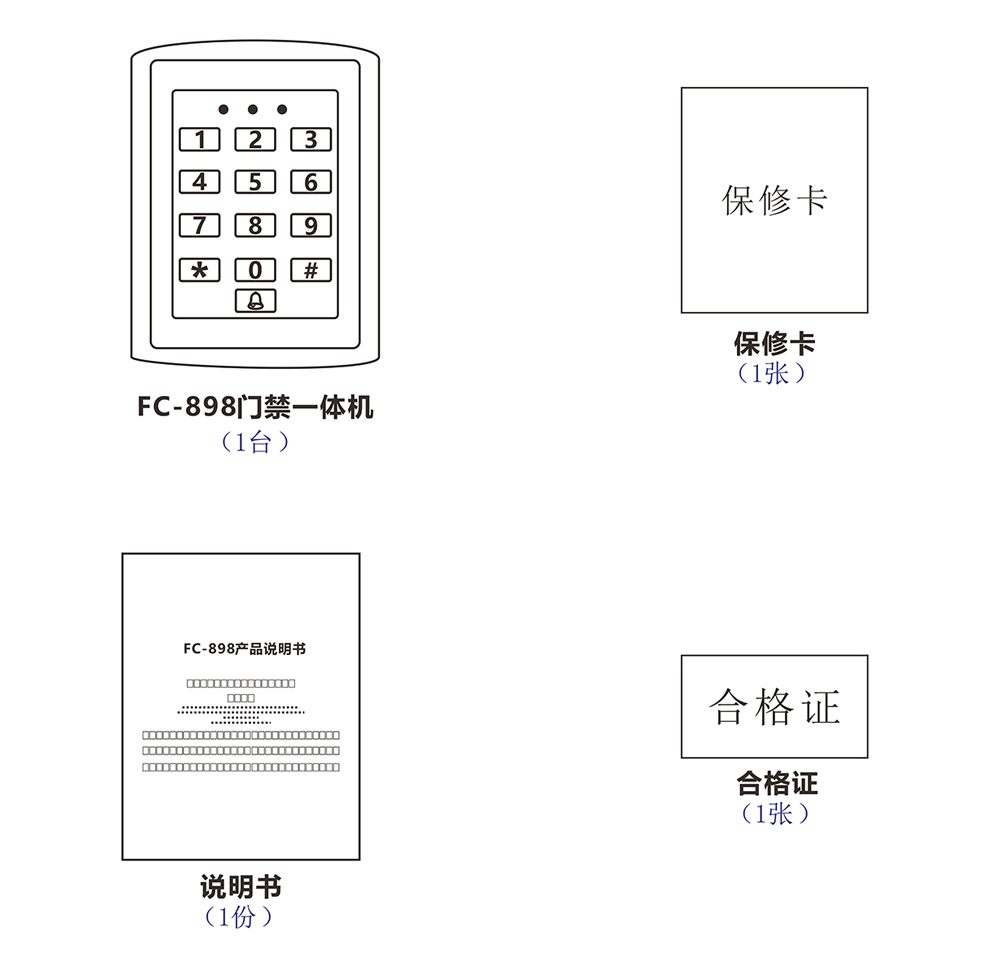

配件清单：
