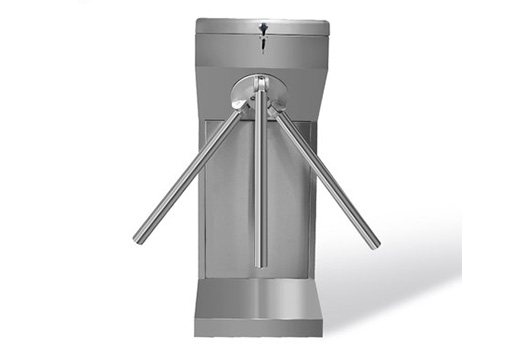

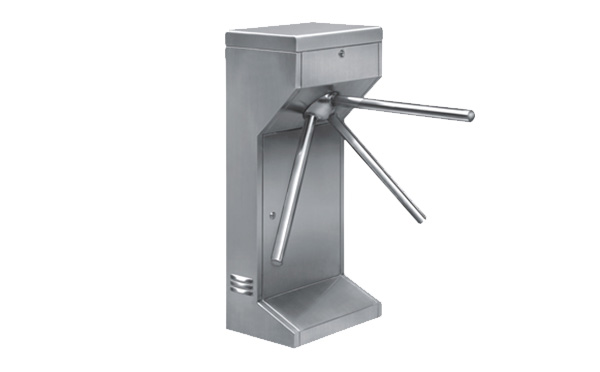

三辊闸机-VG1型
三辊闸整个产品外形采用进口不锈钢板冲压成型,造型美观大方,防锈、耐用,能抵抗外力破坏。长方形机箱与通道闸杆构成的通道可为出 入人员提供有序文明的通行方式,杜绝非法出入,在紧急情况下三辊闸可以快速控制落杆或收杆,组织人员疏散。

三辊闸VG1型是英泽电子开发设计出三辊闸机,其采用不锈钢制造而成,它由赚闸机芯、不锈钢箱体、闸机驱动板以及电源组成,不锈钢外表,设计先进,质量可靠,造型美观大方,能抵抗外力破坏。

产品介绍

三辊闸

三辊闸机-VG1型


三辊闸闸机整个产品外形采用进口不锈钢板冲压成型,造型美观大方,防锈、耐用,能抵抗外力破坏。三辊闸的长方形机箱与通道闸杆构成的通道可为出入人员提供有序文明的通行方式,杜绝非法出入,并在紧急情况下三辊闸可以快速控制落杆或收杆,组织人员疏散。


产品参数

工作电压:AV220V±10V,50Hz

电机功率:24V 20W

通道宽度:最大600mm

开闸时间:0.2秒

通行速度:30人/分钟

通信接口:RS485/RS232

工作模式:单向/双向

闸杆长度:500MM

工作环境:室内、室外(配防雨架)

湿    度:5%-90%

温    度:-30--60度

检 修 口:2个

接    口:闸机驱动板

驱动板续电器参数:AC250V 5A

外形尺寸:420mm×330mm×980mm

输入接口:+12V电平信号 或 脉宽信号≥100ms的DC12V,脉冲信号驱动电流≥10mA

三辊闸功能

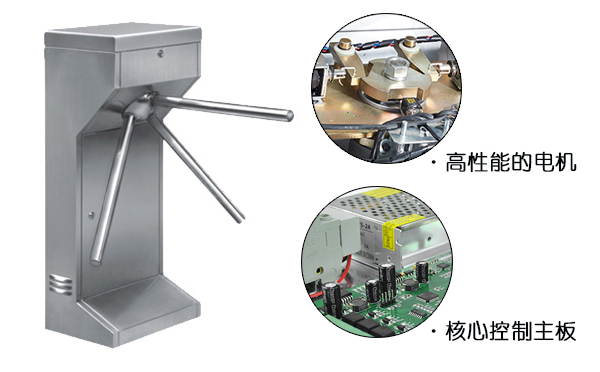

三辊闸是VG1型是由英泽电子研发生产的通道闸机,该闸机采用进口不锈钢板冲压而成,出厂调试好,使用简单以及防追尾等特点,每个方向采用三种运行方式,使其通达闸机适用于多种场所使用。FCT系列通道闸机是英泽电子多年来专业为公园景点、会议会展中心、办公大楼、工厂、学校、小区等开发设计的通道出入管理设备,FCT系统通道闸机框架结构不锈钢外壳。采用光电感应与步进电机驱动,支持自由通道双向通行、锁闭、电脑远程控制、授权进出控制的等多种进出方式。支持感应卡、指纹、条码或定时开闸通行。


三辊闸技术参数:

1、结构:框架结构不锈钢/或喷塑外壳;

2、外壳:1.0-1.2MM厚度;

3、闸杆转向:单向、双向(可选);

4、机芯驱动方式:AC24日本进口电磁阀;

5、故障措施:手动落杆;

6、闸机组成:转闸机芯、不锈钢箱体、闸机驱动板、电源。


进出方式:

1、自由通道

2、锁闭

3、电脑远程控制

4、授权进出控制

5、手动


三辊闸特性

产品特性:

1、设计先进、工艺精湛、用料考究、质量可靠

2、可单向或双向通行

3、 每个方向可采用三种运行方式

4、 人员通行速度25人/分钟(正常) 35人/分钟(快速)

5、不锈钢外表,豪华美观


门禁闸机与控制设备的连接:

三辊闸闸机随机配有驱动电路(内有一组DC5V电源,一组DC24V电源及一块驱动电路板)、LED指示牌一块、说明书一份。其中驱动电路板是控制设备与闸机之间的桥梁,从控制器(门禁、考勤、售饭、售票等主控设备)的继电输出中选择一组常开输出端,按“接线图”进行连接。


三辊闸的功能特点:(部分功能需要加装其他设备)

自动复位功能:刷卡后未在规定时间内通过,三辊闸重新回位锁死;

机械防夹功能:闸门运行时自动机械防夹,更可靠、更安全;

闯关报警功能:行人未刷卡进入通道,设备报警提示行人刷卡;

防尾随功能:当一个人刷卡通行时,后面的人不刷卡尾随时报警;

多种控制功能:可外接按钮,遥控器,条码仪,IC或ID等各种读写设备;

远程控制功能:可定制485通讯接口,通过电脑一卡通软件控制三辊闸机;

防冲撞功能:闸机在关闭状态下受外力冲击,可选择冲击后不能打开闸杆或冲撞打开闸杆后自动回位功能;


门禁闸机的安装:

三辊闸安装图

兼容FCARD一卡通管理系统,支持:门禁、脱机门禁、门禁考勤机、巡更机、消费机、水控机、电梯门禁控制器、停车场系统等统一管理,实现一卡一库真正的一卡通系统。
