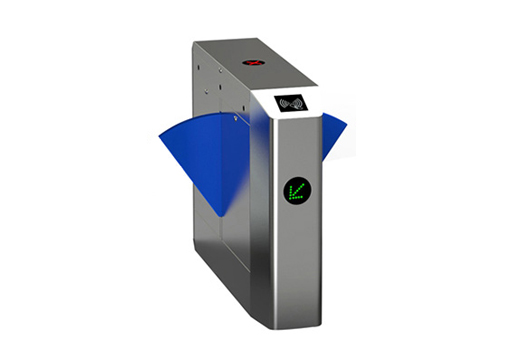

FCT-DY522B双机芯翼闸
双机芯翼闸FCT-DY522B是FCARD自行研制的智能通道翼闸管理设备,通过配置不同的门禁设备,可对通道通行进行智能化管理与控制

双机芯翼闸采用不锈钢冲压成型,外观大方,能防锈且耐用,系统对外采用标准的电气接口,可方便将条码、ID、IC卡等读写设备集成在本设备上。

产品介绍

翼闸

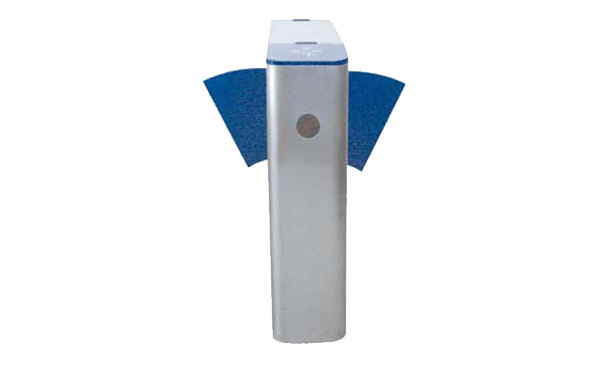

FCT-DY522B双机芯翼闸

翼闸是我公司自行开发、研制、生产的智能通道管理设备,通过配置不同的门禁设备,即可完成对通道通行的智能化控制与管理。

整个双机芯翼闸产品外形采用不锈钢板冲压成型,造型美观大方,防锈、耐用,且系统对外采用标准电气接口,可方便的将条码卡、ID卡、IC卡等读写设备集成在本设备上,从而为出入人员提供有序文明的通行方式,翼闸可杜绝非法人员进出,同时为了满足消防通道的要求,在紧急情况下停电落杆,组织人员疏散。配合我公司研发的售检票管理系统可以做到公园自动检票等需求。


产品参数

电    源:AC220V±10V,50Hz

工作环境温度:-15℃—70℃

摆门运行时间:约2s

相对湿度:小于95%,不凝露

驱动电机:直流电机 30W/24V

最大通道宽:<900mm

通行速度:25人/分钟(摆闸)

通信接口:RS485电器标准

通信距离:<1200

输入接口:开关信号(COM口为地)


工作模式:单向/双向(可调)

读写方式:IC卡/ID卡/磁卡/条码仪等

材    质:304

重    量:65kg

颜    色:不锈钢拉丝或喷塑,颜色任选

尺    寸:1200×280×990MM

输入接口:+12V电平信号或脉宽>100ms的DC12V脉冲信号 驱动电流>10mA

适用场地:地铁车站、码头、旅游景点、会展、游泳馆、小区、工企事业单位进出口考勤、门禁、消费管理、特殊通道控制

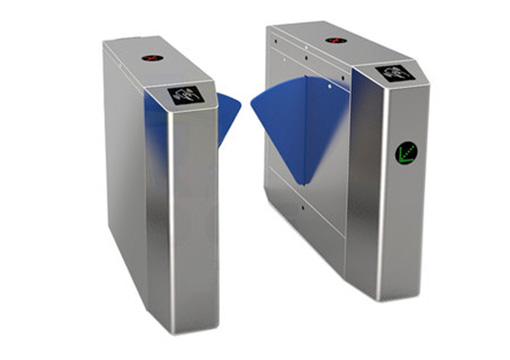

智能翼闸

产品优势:

1、翼闸的机芯设计合理可靠,噪声小,内部液压装置自动进行缓冲,运行平稳,使用寿命长。

2、具有断电落杆功能,亦可增设遥控进行掉杆控制,便于管理及处理突发事件。

3、具有方向提示LED灯。

4、可设置“带记忆”或“不带记忆”功能(当设置成“带记忆”时,可用于景区刷一次团体票过多人的场合)。

5、具有自动复位功能,即获得过闸权限后,在设定的时间内没有过闸,翼闸自动取消本次权限,恢复到锁定状态。

6、防水、防晒、耐寒、耐高温。

7、具有个性化的安装界面,兼容IC、ID卡等各种智能卡。

8、具有统一、标准的对外电气接口,可与各种读写设备自由挂接、便于系统集成。

9、可扩展为自动身份识别系统,实现门禁、考勤、收费等功能。

10、可与其他类型通道产品配合使用。

翼闸门禁

系统功能:

1、采用了独特的间歇槽轮机构来实现闸机的零位锁定及解锁;

2、整个系统运行平稳、噪音小、无机械冲击;

3、具有故障自检及报警提示功能,方便用户的维护及使用;

4、具有多种工作模式可供选择,即可双向读卡限流,也可一边读卡、另一方向禁行,一边读卡、另一方向自由通行,且闸机工作模式可通过控制板按钮进行设定,不需改变机械结构;

5、具有断电落杆,通电自动上杆功能;

6、具有远距离控制落杆、上杆功能,以满足用户的特殊需求及消防安全需求;

7、具有统一、标准的对外电气接口,可与各种读写设备相挂接,便于系统集成,并可通过管理计算机实现远程控制与管理;

8、可自动对通行方向的通行人数进行统计,并且有LED显示;

9、具有明确的通行指示功能,以直观的方式给通行者指示可以通行还是禁止通行;

10、具有读卡记忆和不带记忆功能,且用户可根据自己的需要通过控制板按钮进行设定;

11、通过软件设定,可限制场所内部的人员总数,以满足一些特殊场合的特殊要求;

12、具有自动复位功能。当读卡后,通行者在规定的时间内未通行时,系统将自动取消通行者的本次通行权限,且限制的通行时间可由管理人员自行设定;

13、具有防钻防爬报警功能(任选);

14、自动关闸/延时关闸(时间可调)可任意调节。


翼闸安装:

1、线路预埋按:客户的要求将机箱位置定好,在机箱固定位置的中心点到控制室之间选择好最佳走线途径,预埋或开挖电缆线沟在挖好的线路沟里放入适当直径的走线管(PVC管或钢管),穿入设备所需的电源线和控制线(控制线包括:手动按钮线3芯、RS485通讯信号线2芯)。如距离较远,电源线和控制线必须分开走管(2管距离应在40CM以上)。两台闸机之间布一根10芯连机线连机。所有线路布好后,最好在调试成功以后填埋混凝土。

2、固定翼闸:首先使2台翼闸上电,使翼运行至关闭状态,然后对齐两台翼闸的翼,使翼在同一直线上,翼与翼之间的距离是2CM至4CM需要测试红外是否对准,等全部功能都调试完毕在基座的螺丝孔中心和机箱底座边缘在地面上做记号,再移开机箱,在做好记号的螺丝孔上用钻头垂直打孔,大小、深度要符合膨胀螺丝的要求将设备移至原位,打入膨胀螺丝并紧固螺丝即可。

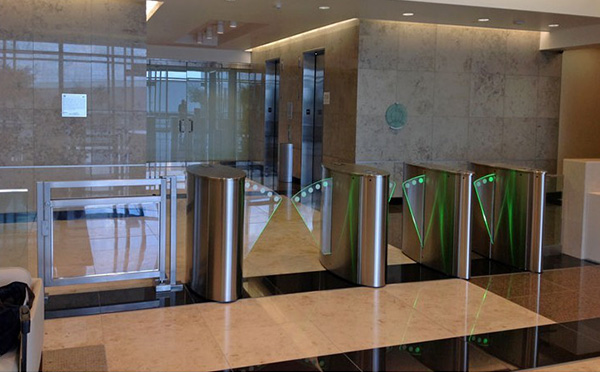

适用场合:

用途:用于人行通道及售票管理,

适用于:机场、地铁、图书馆、写字楼、 影剧院、办公楼。可与各种读卡、自动验票、指纹等系统连锁使用(可有效的防止人员尾随进入)

翼闸适用场合

兼容FCARD一卡通管理系统,支持:门禁、脱机门禁、门禁考勤机、巡更机、消费机、水控机、电梯门禁控制器、停车场系统等统一管理,实现一卡一库真正的一卡通系统。
