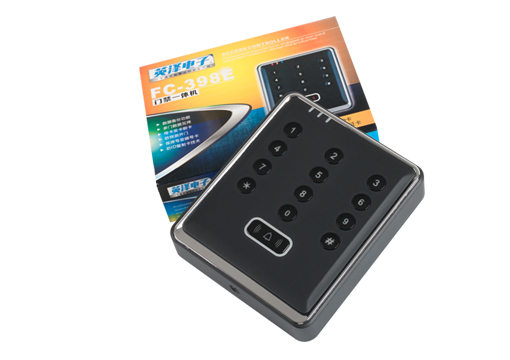

FC-398E/M/H门禁一体机
FC-398 独立门禁一体机是专门为办公室电动门锁及安全防范系统而设计,采用最新门禁控制技术,独立的控制、存储、识别单元,可自行射频卡识别、信息存储、防盗报警等功能。

FC-398门禁一体机功能强大,安装简单,是应用于办公室、家庭、机房及公共场所的首选理想门禁装置。



产品介绍

门禁一体机

FC-398独立门禁一体机(IC卡门禁)是专门为办公室电动门锁及安全防范系统而设计,采用最新门禁控制技术,独立的控制、存储、识别单元,可自行射频卡识别、信息存储、防盗报警等功能。支持感应卡(EM卡、EM兼容卡、Mifarel IC卡,HID卡)开门、密码卡门、感应卡+密码开门、无线遥控器遥控开门等四种开门方式,用户可以根据需要选择自己适合的开门方式。门禁编程设置直接在密码键盘上进行,无需电脑,操作简单。门禁键盘自锁功能,用户可以自行设置键盘错误输入次数,预设键盘自我锁定的时间,可有效防止别人探测开门密码。防拆报警功能,在工作状态下拆卸设备,门禁将启动报警输出与提示音。支持非法开门报警,设备通过门磁开关信号检测到非正常开门,门禁将启动报警输出与提示音,安装门磁后,自动启动本功能。门禁具备超强的抗干扰能力和自我诊断自我保护功能,以确保系统安全有效地正常运行。门禁最大存储2万组开门数据信息(包括感应开开门数据、密码开门数据、感应卡+密码开门数据、无线遥控器开门数据),并且所有存储信息不会因电源断电而丢失,同时,门禁支持门铃输出,可配套有线门铃使用。

FC-398门禁一体机功能强大,安装简单,是应用于办公室、家庭、机房及公共场所的首选理想门禁装置。

产品参数

读卡参数:EM125KH或Mifare13.56MHZ
读卡时间:0.15S
工作电源:电压DC9-13.8V(标准DC12V)
工作温度:-0℃ - +65℃

工作湿度:10%至90%
存储数据:两万/人
驱动输出:3A继电器干节点输出COM、NO、NC
尺寸大小:135*115*28MM

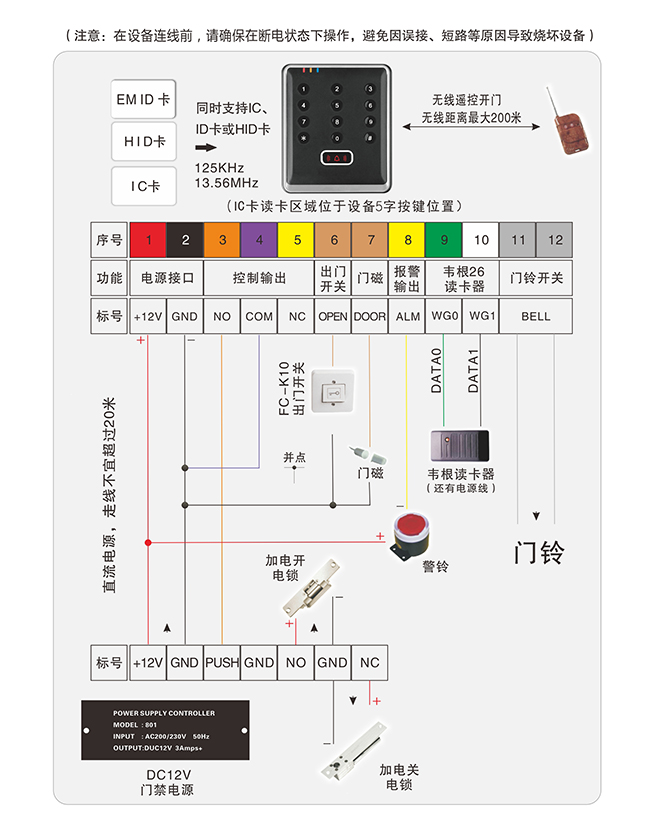

连线图:

门禁一体机连线图

接线端口性能:

1、+12V:工作电源正极,输入范围:DC9-13.8V

2、GND:工作电源负极,也是信号的公共地

3、NO:继电器常开点,电流负载能力DC10A/30V

4、COM:继电器公共点,电流负载能力DC10A/30V

5、NC:继电器常闭点,电流负载能力DC10A/30V

6、OPEN:出门按钮开关,低电平开锁

7、DOOR:门状态开关,链接门磁开关,低电平表示门关

8、ALM:报警输出端口,有警情时为低电平,电流负载100mAy

9、WG0:维根26读卡器数据线(数据0)

10、WG1:维根26读卡器数据线(数据1)

11、BELL:接门铃开关

指示灯:

1、红色:电源指示,有电时常亮

2、橙色:橙色长亮时表示已进入管理状态,橙色闪亮时表示,平常状态。

3、蓝色:蓝色闪亮时表示开锁状态

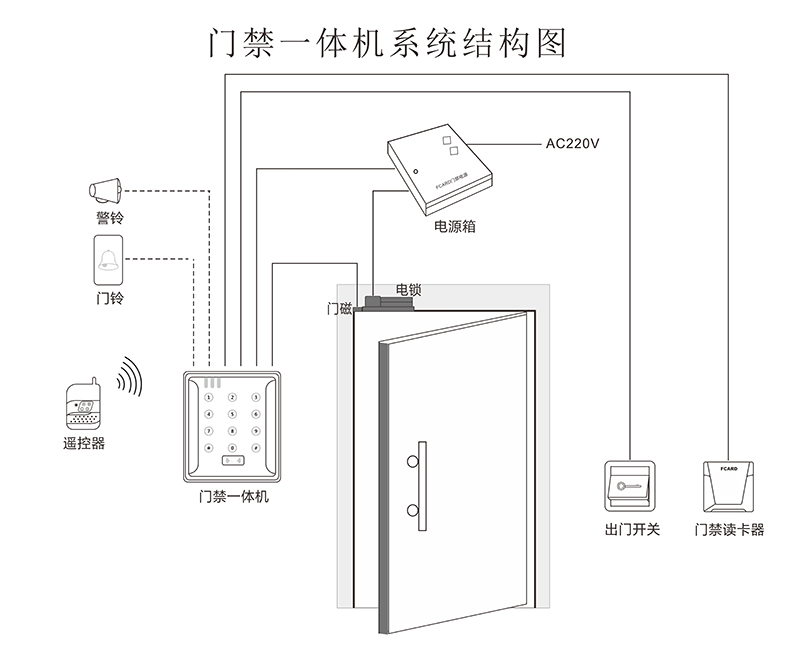

系统结构图:

门禁一体机系统结构图

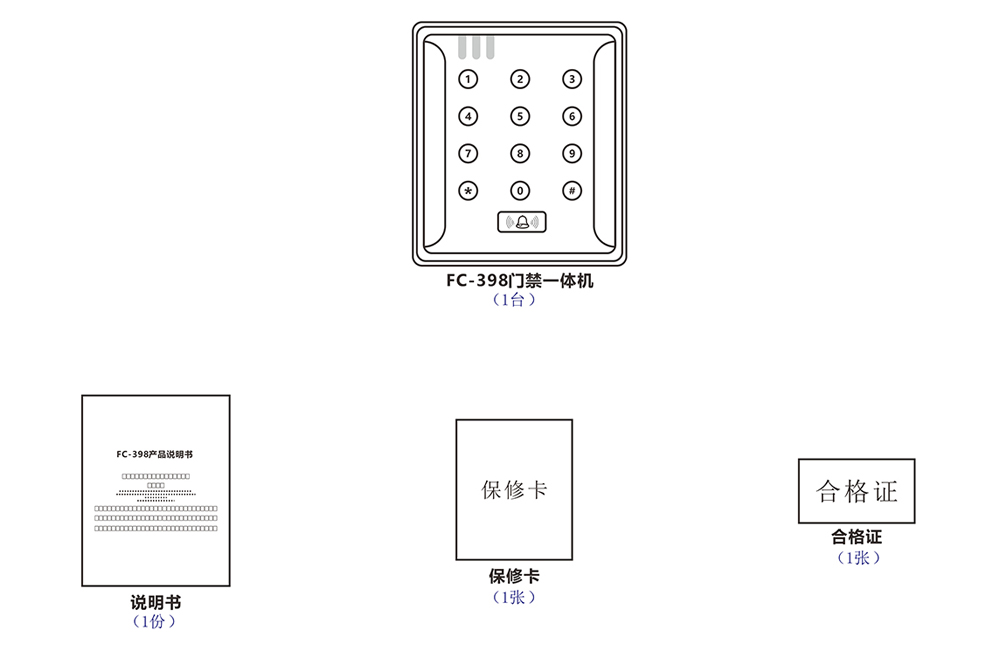

配件清单:

兼容FCARD一卡通管理系统,支持:门禁脱机门禁门禁考勤机巡更机消费机水控机电梯门禁控制器停车场系统等统一管理,实现一卡一库真正的一卡通系统。
