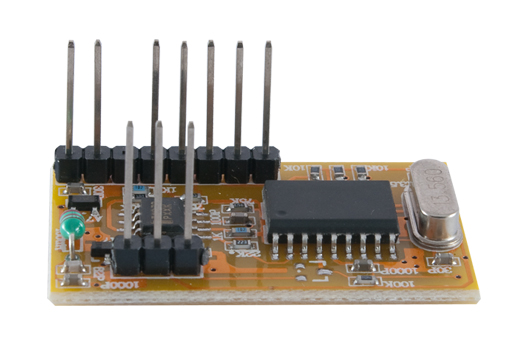

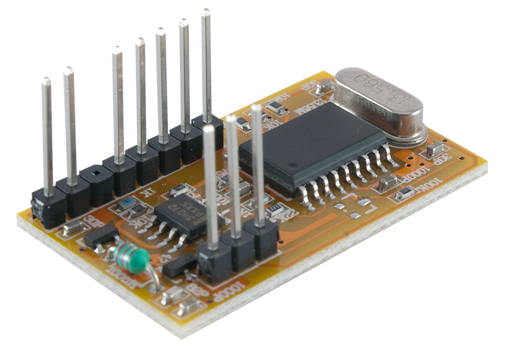

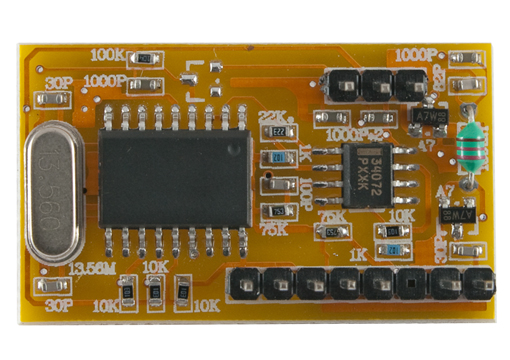

FC-500型IC卡读卡模块
FC-R500型读卡模块是基于13.56MHz频率的IC卡读卡模块，可支持mifare1 S50/S70、mifare0 ultralight、mifare Pro、mifare desfire等兼容格式IC卡，采用WIEGAND26协议输出，内置看门狗电路，DC5V工作电压，读卡有效距离DIS 0-100 mm，解码时间: TDEC 65- 100 ms。
我公司提供多款读卡天线选择，满足不同外型尺寸的需要，FC-R500读卡模块它采用超小型、超大规模集成电路封装，具有易用、可靠、多样和体积小等特点，可帮助您方便、快捷地将当今最流行的非接触式IC卡技术融入您的系统中，提高您的产品档次。
电源电压：DC 5V
工作电流：100 - 120 mA
通信方式：WIEGAND26
工作频率：FREQ 13.56MHZ
有效距离：DIS 0-100 mm
解码时间：TDEC 65- 100 ms
工作温度：TOPR 0~+70 ℃
贮藏温度：TSTR -25~+90 ℃
尺寸大小：36MM×21.5 MM ×8 MM
支持卡片：支持Mifare1兼容格式IC卡

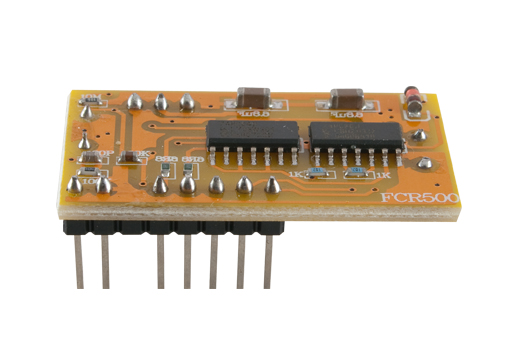

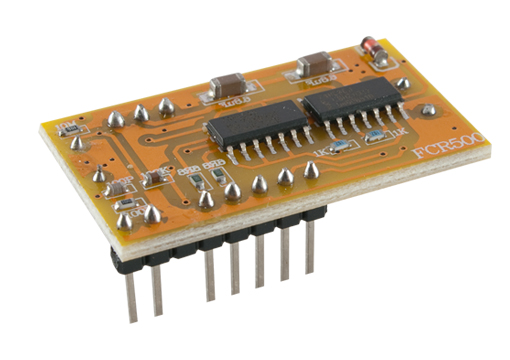

IC卡读卡模块底部图

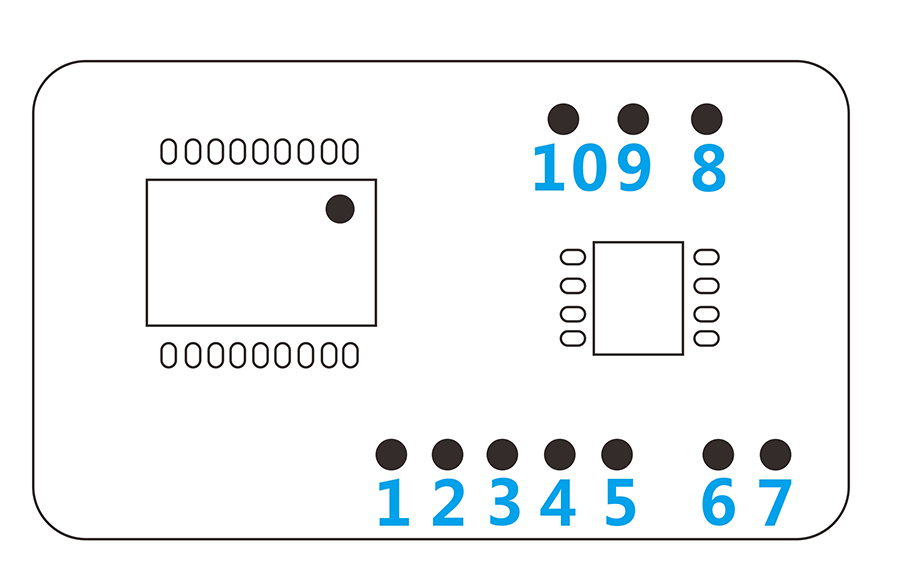

管脚说明：
1、WD0 韦根数据0输出或ABA数据输出；
2、WD1 韦根数据1输出或ABA时钟输出；
3、HOLD 韦根保持输出；
4、TX1 天线输出驱动1；
5、TX2 天线输出驱动2；
6、AGND 模拟地。已在模块内部与数字地相连；
7、RX 接收信号输入。直接由天线回路接入；
8、DGND 数字地；
9、DVCC+5V电源；
10、NRST 低有效复位端。

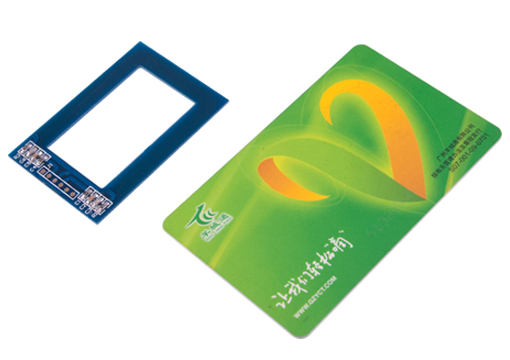

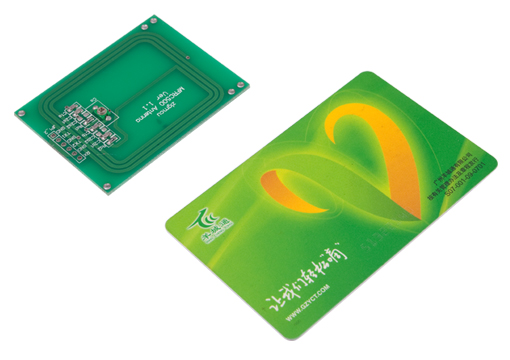

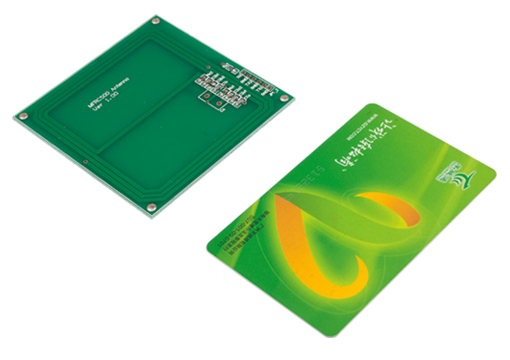

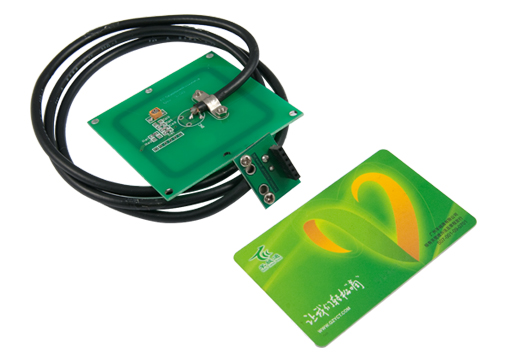

天线图：
