FC-S5000B挂式消费机，专业IC卡消费机可广泛应用于工厂、企业单位、政府机关、医院、学校餐厅食堂、酒店、会所俱乐部、连锁店、茶楼、酒楼、咖啡屋、酒店、餐厅、美食城、百货店等场合。

当前，IC卡消费机的主要功能还是餐厅消费，但在其他很多消费场所当中，也可以用到，比如学校的商店，书店，理发店，健身房都可以应用。

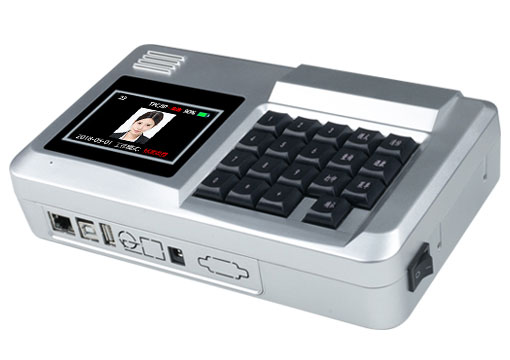

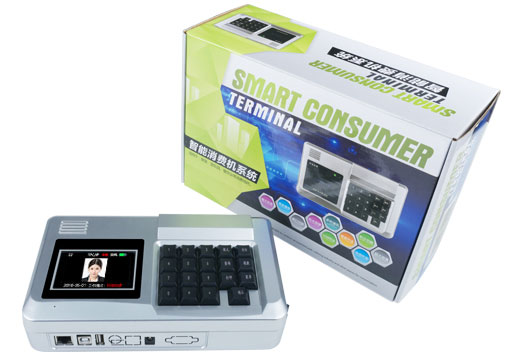

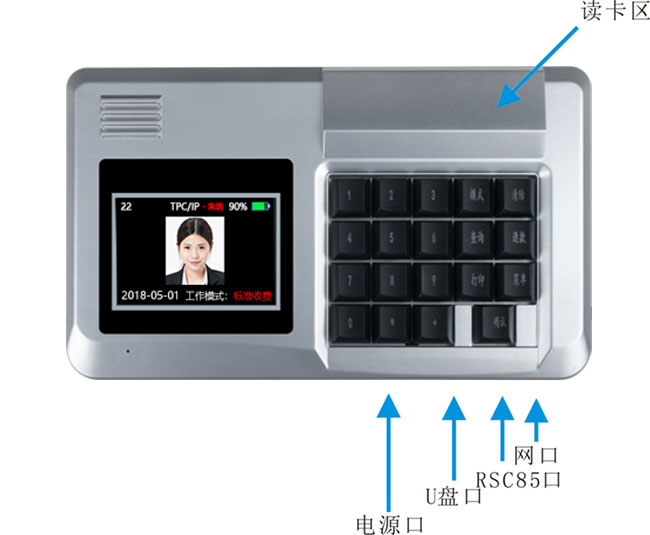

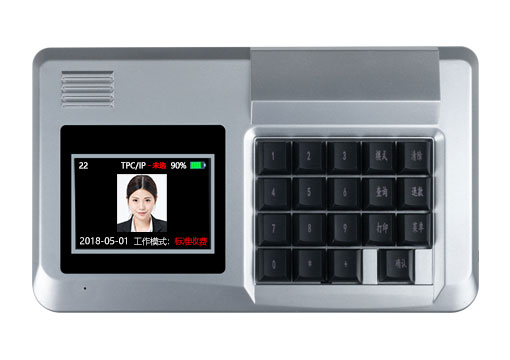

挂式消费机的外观：

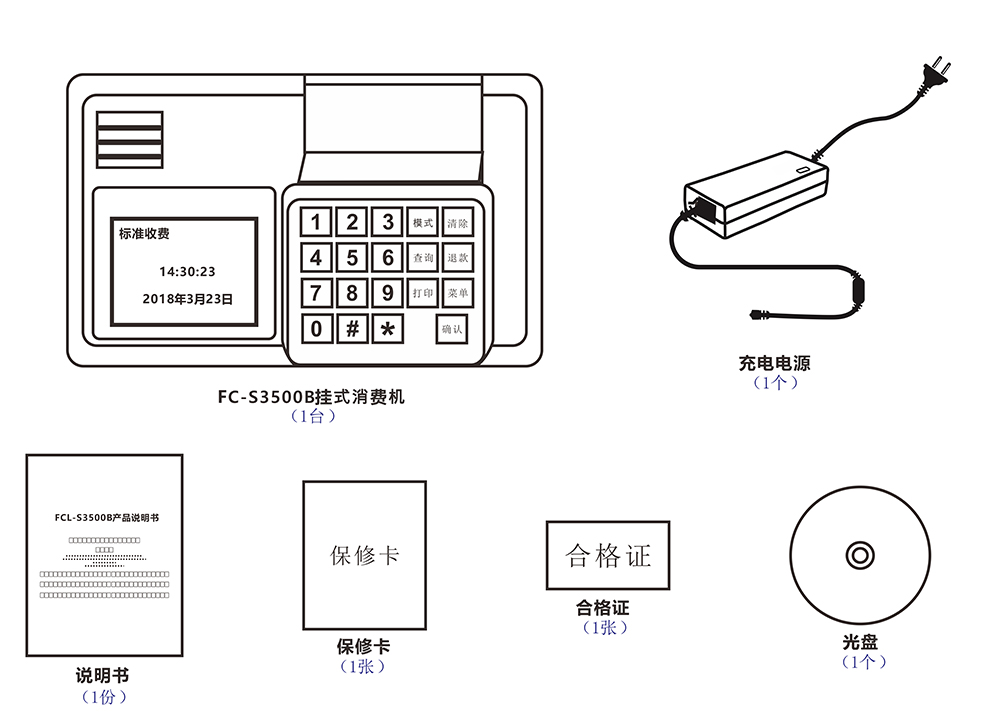

挂式消费机配套：

刷卡消费部分：

（1）挂式消费机若工作模式为标准收费，在标准收费模式下进行消费，消费多少按多少，如消费9元，直接按“9”键，再按“确定”按钮。

把卡放在IC卡消费机的刷卡区，语音提示刷卡成功。刷卡消费成功时界面可显示卡内余额、本次消费金额、卡内所有积分、持卡人姓名、所属部门及编号。IC卡消费机在刷卡消费成功后，界面一定会显示的有存款、消费和积分，其余内容若不想显示在界面中可通过软件进行设置。

（2）若工作模式为定额收费，在定额收费模式下进行消费，直接将卡放在IC卡消费机的刷卡区即可。

（3）若工作模式为菜单模式，在菜单收费模式下进行消费，直接在IC卡消费机上按数字（商品代码、商品编号），单击“确定”键出现如下界面，此时可再按数字（商品数量），按“确定”键，会出现商品清单。

若同时购买多个商品，在出现商品清单时按数字（商品编号），接下来操作如上所说。添加完所有购买的商品后，按“确定”键，此时可刷卡消费。

系统操作部分：

（1）在挂式消费机主界面的时候，按“菜单”键进入【菜单界面】，选择【菜单界面】中的“工作模式”，按“确定”键，进入如下界面，可选择需使用的收费方式。和直接按“模式”键的作用是一样的。

（2）在【菜单界面】中选择“误扣纠错”，按“确定”键，弹出“管理密码输入”界面，在界面上输入管理密码（默认管理密码为12345678，管理密码可在软件中进行修改）后，把卡放至刷卡区，出现显示为可撤销的消费记录的界面，选中好扣错的记录后，按“确定”键，界面提示：退款成功后拿开卡片，误扣的金额退回至卡片。

（3）选择【菜单界面】中“参数设置”，按“确定”键，出现“参数设置的界面”，则会出现：

1）时间设置、日期设置可设置IC卡消费机的实时时间；

2）消费机语音共有3种：英文、简体中文、繁体中文，可在此处进行修改；

3）选择“通讯设置”，按“确定”键，会出现：

消费机的波特率为19200B/s。

选择 “通讯密码”，按“确定”键，设置IC卡消费机的通讯密码，防止别人通过软件，修改设备的参数，而导致自己无法使用。

选择“局域网”，按“确定”键，修改本消费机的IP地址。

选择“WIFI设置”，按“确定”键后，选择“无线网络”，按“确定”键，选择是否开启无线功能。若开启了无线功能，则设备会自动搜索附近的热点，选择好热点后，按“确认”键，输入密码，按“确认”键。（也可通过软件，直接输入连接的热点和密码），挂式消费机有语音提示WIFI连接是否成功。连接上无线后按“确认”键查看该设备的IP地址（无线IP地址和局域网中设置的IP地址不一样。是自动获取的，不可更改）。

4)蜂鸣器功能设置：设置设备蜂鸣器的开关。

5）音量设置：调节语音播报的音量大小。

6）选择“继电器设置”后，按“确定”键，通过“继电器功能开启”来选择是否开启继电器功能。

（4）选择【菜单界面】的“U盘管理”后，按“确定”键，挂式消费机的界面会出现“下载U盘数据到消费机”“上传消费机数据到U盘”“程序固件升级”

下载U盘数据到IC卡消费机：通过U盘将软件中数据下载到消费机；

上传IC卡消费机数据到U盘：通过U盘将消费机中数据上传到软件中。

程序固件升级：在联网的状态下，通过软件进行升级；或通过U盘来进行升级。

（5）选择【菜单界面】的“报表”后，按“确定”键，点击“参数信息”查看设备的参数信息；点击“系统记录统计”查看设备已存储的刷卡记录存储数，已存储的系统记录存数量，和设备记录存储方式；点击“今天营业统计”查看今天各餐段的营业额，消费总额以及消费次数。

（6）选择【菜单界面】的“系统信息”后，按“确定”键，点击“参数信息”查看设备的参数信息；点击“系统状态”可查看消费机的电源电压，电池电量，设备现在的温度等；点击“关于”，查看设备的序列号。

注意：设备出现如下图所示，若在软件中此消费机还显示在线，请在软件中重新保存设备（在消费机管理中选择该设备后，点击“修改”，再在弹出来的界面上直接点击“保存”），再重启设备即可。若在软件中无法搜索到该消费机，请返厂维修。

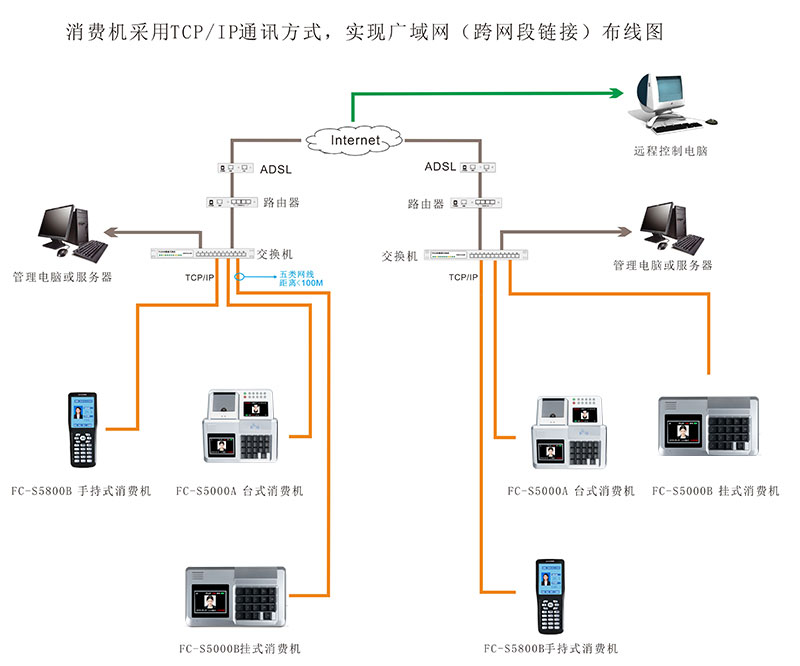

挂式消费机布线图：

功能介绍：

1、IC卡消费机共有3种工作模式：标准收费、定额收费、菜单收费。

（1）标准消费（随机消费）：消费多少按多少，刷卡有语音提示。

（2）定额消费（固定消费）：无键操作，如定值5元，所有人刷卡自动扣5元，定额消费也可设置早餐5元、中餐15元，晚餐10元，到时间自动切换，无需手动操作。

（3）菜单消费：输入商品的名单代码、数量后会出现这些商品相应的金额。适用于学校商店等。

2、IC卡消费机可联网使用，也可脱机使用，脱机使用设备时可用U盘进行数据传送。

3、在IC卡消费机上可消费的卡片类型有：储值卡；计次卡，卡片发卡时可进行选择。储值卡消费：本次的消费金额是多少就扣除多少钱。计次卡消费：刷卡扣次，刷卡语音提示刷卡成功。可对各卡片设置日限额、日限次、月限额和月限次。还可对不同卡片、卡片类型和消费机设置不同的折扣，使管理更人性化。

4、有积分积累功能。

5、支持消费时密码确认功能，可自定义消费阀值，超过该金额的消费需密码确认才可刷卡消费成功。

6、支持每日营业统计、最近30天营业统计查询。

7、有撤销消费功能，可实现因错退还。

8、支持每月自动补贴。

9、支持一组继电器输出。

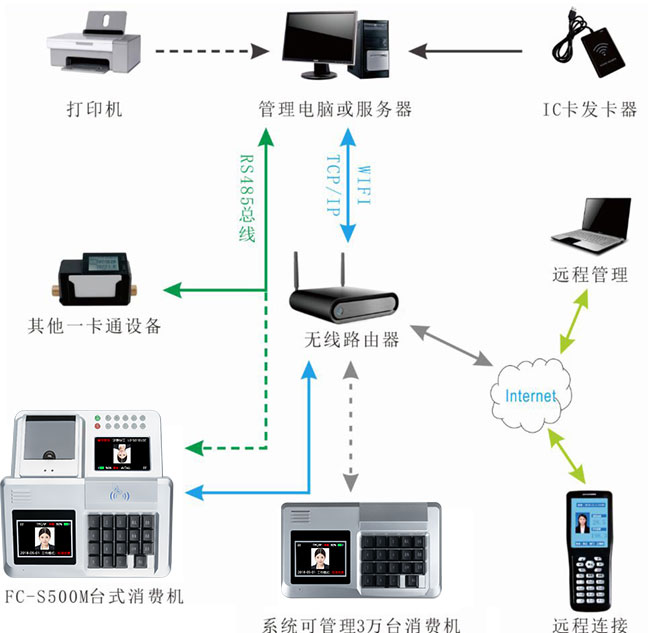

挂式消费机系统图：

配件清单：

兼容FCARD一卡通管理系统，支持：门禁、脱机门禁、门禁考勤机、巡更机、消费机、水控机、电梯门禁控制器、停车场系统等统一管理，实现一卡一库真正的一卡通系统。
