FC-R05A是一款用于车辆出入、家校通人员读卡等远距离识别管理的读卡模块。FC-R05A由一组高效2.4G蓝牙卡识别电路与一路门禁控制电路组合设计而成，具备读卡与门禁管理双重能力。支持1组Wiegand输出、1组读卡使能输入、1组开门继电器输出、1组报警继电器输出，采用RS485、TCP/IP双重通信方式，支持存储5.5万张用户卡与22万条记录。

产品优势：

1、读卡模块支持纯读卡与读卡门禁两种工作模式，可适用于不同场合；

2、灵活性强，读卡距离有近、中、远三种距离模式供选择；

3、读卡能力强，能进行快速精准计算；

4、读卡距离远，读卡速度快；

5、系统采用高频传输信号，不受雨、雪天气的影响；

6、兼容性强，多组数据接口输出。

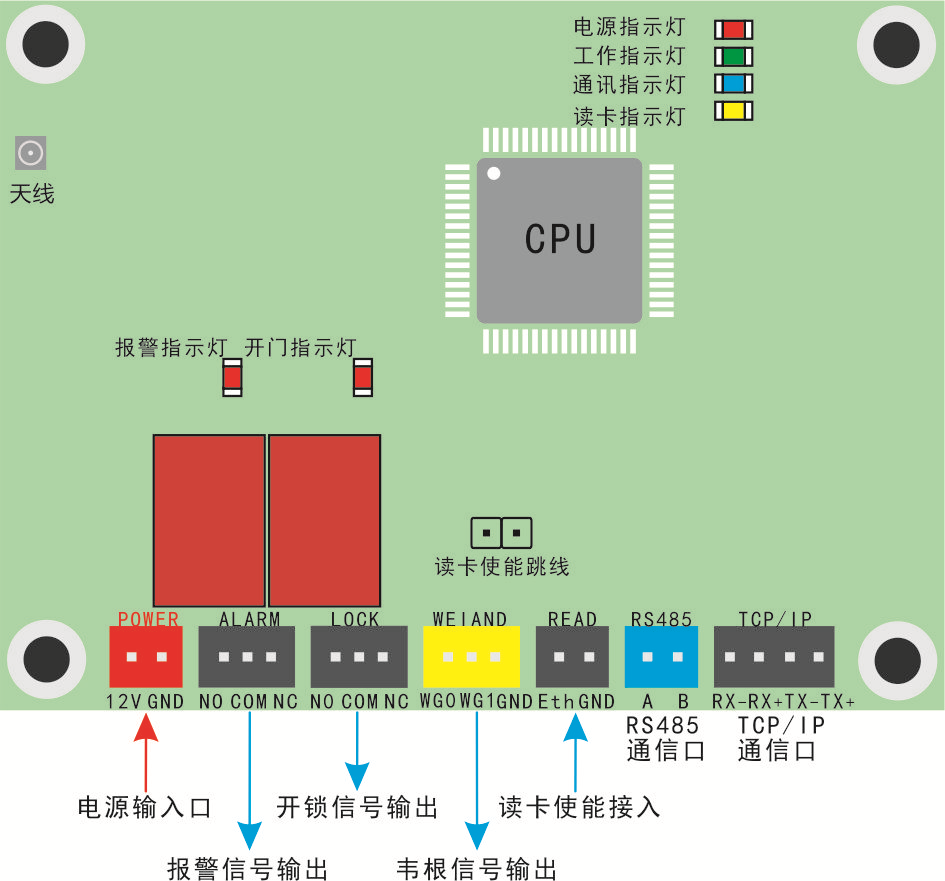

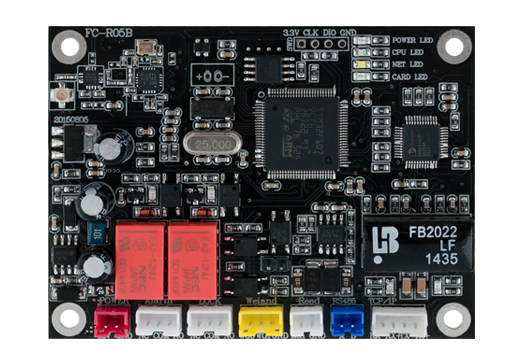

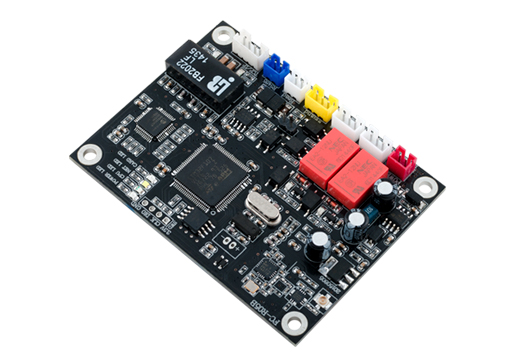

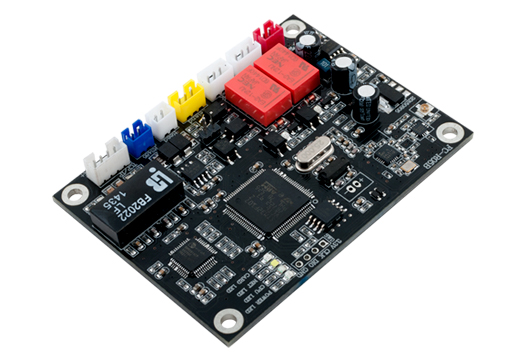

产品外观介绍:

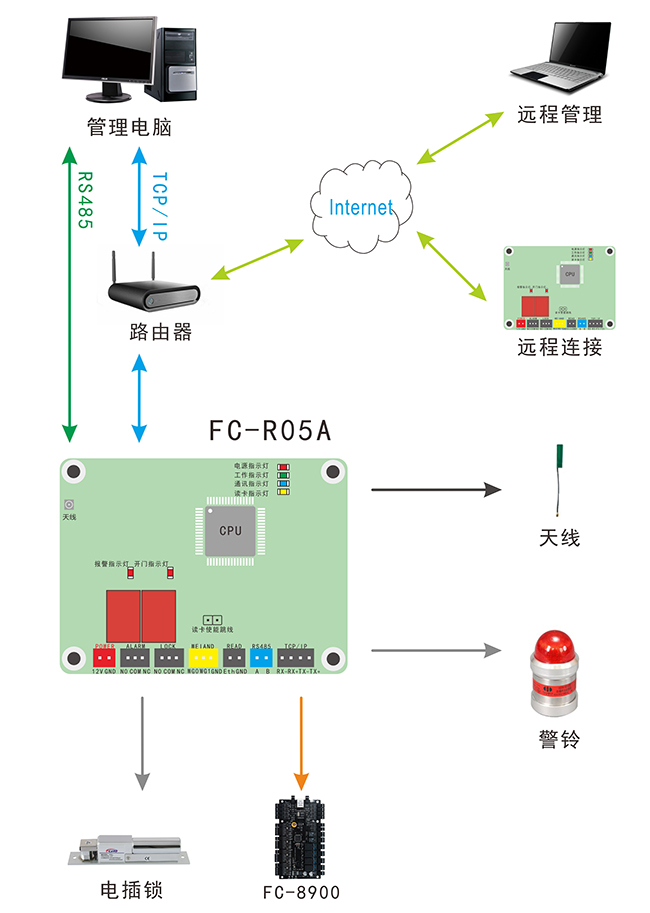

系统结构图：

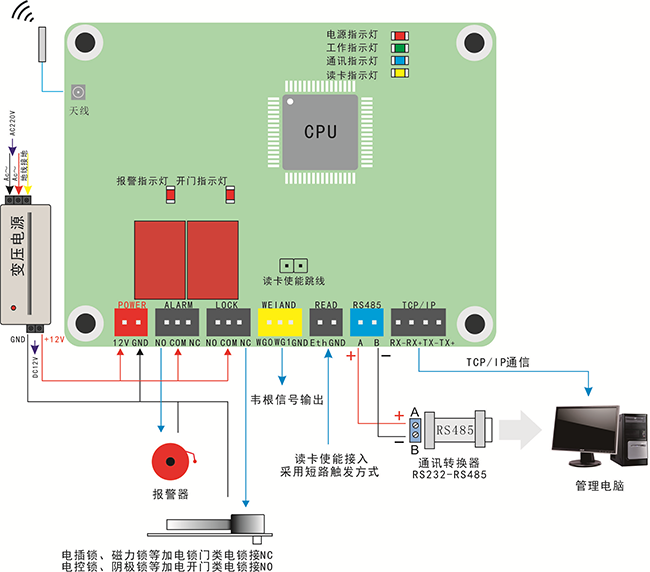

产品连线：

应用须知：

1、安装时应注意防雷事项；

2、读卡模块应避免在高压附近环境工作；

3、电源应采用稳压DC12V电源；

4、电源应保证DC12V 1A以上电流，保障读卡模块所需电力；

5、应避开同类设备，同类设备会互相干扰；

6、卡片不能被金属包裹，金属会屏蔽读卡；

7、卡片电池寿命由卡片发送周期来决定，周期越长电池寿命越长，请根据实际需要调整发送周期；

8、“读卡模式”下不做权限判断，不开门也不产生记录，1秒钟可读取1000张卡（此模式普遍应用于家校通系统）；

9、“门禁模式”下支持权限判断，可判断卡片是否为合法卡。支持开门、保存读卡记录。1秒钟可处理20张卡的读取、权限判断、执行开门或报警、保存记录等（此模式普遍应用于停车场系统）；

10、RS485、WIEGAND等通信带宽较小，当读卡模块一次性读到多张卡时，卡片会有一个排队传送数据的过程；

11、各通信接口的接线距离应严格按要求来进行。TCP/IP线在100米内，RS485线在1200米内；

12、交流电源线长度不能超过100米，直流电源线长度不能超过20米；

13、读卡使能接口处于短路状态时，支持读卡。不处于短路状态时，不读卡。

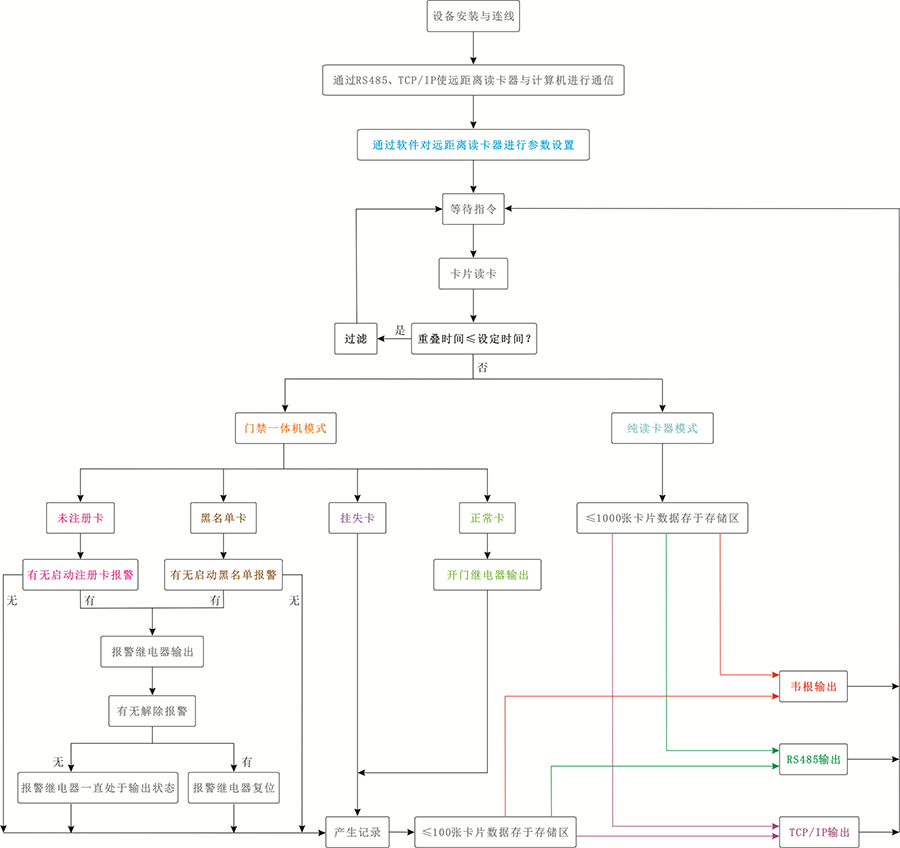

工作流程：

产品防雷事项：

1、为保证防雷效果，可对实芯线路加装相应的防雷器，并按照标准做好布线、接地等工作。防雷器到保护设备间的连线应尽量短，不宜超过0.5米。

2、防雷器均须保证接地良好，符合国家标准。

3、整个布线采取屏蔽处理，并将屏蔽线两端接地，或埋地布线。

4、网络线、RJ-45接头应采用正规产品，线序正确、接头制作良好。
