MC-5812T单门门禁控制器（TCP/IP通信方式）

一路门禁控制器MC-5812T采用TCP/IP通信方式，真正实现网络化数据管理，可以管理1个门，并且支持2.6万的用户数据、10万笔事件记录储存、提供1组7A门锁继电器输出，FCARD研发生产的门禁控制器的所有型号无论什么通信方式均可以混合一起组网，通过一套软件进行管理，实现一卡、一库真正的一卡通管理应用。

MC-5800系列门禁控制器是智能网络型新一代门禁产品，采用超强网络处理器结合海量存储器研制，实现真正的网络化数据交换。数据高速运算与超大用户数据管理MC-5800系列门禁控制器不但拥有常用门禁功能外，它还提供市面上其它同类产品没有或少有的一些实用功能，具体功能详见产品“系统功能”。

产品特点：

一路门禁控制器MC-5812T是FCARD研发生产的智能门禁控制器，它实现了真正的网络化数据管理，加入线路异常检测与提示、输入电源温度监测、智能的时钟误差每天自我修正等新功能。

系统功能：

MC-5800系列支持（标准功能）：脱机运行、读卡开门、密码开门、时段控制密码有效、读卡+密码开门、时段控制读卡+密码有效、手动输入卡号+密码开门、首卡开门、常开卡开门、远程开门、远程关门、定时开门、时段常开、实时监控、异常监控、电子地图、胁迫报警、消防联动、匪警报警、闯入报警、非法读卡报警、挂失卡、黑名单读卡报警、开门超时提示/报警、反潜回防尾随、批量上传、少量上传、双门互锁、多门互锁、多卡开门、键盘操作、紧急关门、门禁考勤、64组开门时段、节假日等。

MC-5800系列支持（专业功能）：卡片回传、记录修复、防探测锁定、读卡校验、全卡开门、全卡开门+自动注册、主板蜂鸣器开关、时钟自我修复、内外认证开门、3+1认证开门、门内人数查询、报警后电话连线通知、设备已运行天数、远程硬件程序升级等。

MC-5800系列支持（全新功能）：我们提供以上功能外，还为MC-5800系列门禁控制器新加入了市面其它同类产品没有或少有的技术，如：读卡器线路异常检测与提示、系统环境温度检测、输入电源温度监测、试用期限、门禁在线巡更、卡有效期过期提前提示、智能的时钟误差每天自我修正、出门开关受时间段控制、远程读卡拍照、防盗报警主机功能、读卡间隔设置、门磁报警时间段管理、通信加密数据、卡片有效次数、容量自行扩展、WIEGAND键盘发卡等新功能。

以上型号均可选用FCARD3500或者更新版本的一卡通管理系统软件，该软件系统支持ACCESS与SQL数据库，支持本地连接通信，也可以远程Internet异地通信。

一路门禁控制器接线图：

门禁控制器备注：

1、加电关型锁：电插锁或磁力锁的正确接线，电锁的正极接到控制器输出端的NC，电锁的负极接到电源的GND，控制器的COM接到电源的+12V。

2、加电开型锁：电控锁或电锁口的正确接线，电锁的正极接到控制器输出端NO，电锁的负极接到电源的GND，控制器的COM接到电源的+12V。

布线要求：

1、AC220V交流电源线：建议使用3*1.0平方毫米线材，防止漏电、电源线的地线建议接地；

2、电锁线：必须使用2*1.0平方毫米线材，线路走线最大长度不应超过50米；

3、RS485通信线：建议采用3*0.5平方毫米线材，建议使用双绞线，线路走线最大长度不应超过1200米，如果超过该距离请增加RS485中继器来延长通信距离；

4、TCP/IP通信线：一门门禁控制器通讯时请采用标准网线，线路走线最大长度不应超过100米；

5、读卡器线：建议采用8*0.5平方毫米线材，线路走线最大不应超过80米；

6、门磁或出门开关线：建议采用2*0.5平方毫米线材，线路走线最大长度不应超过100米。

报警扩展板：

报警扩展板主要用于配合一路门禁控制器，进行报警联动作用：可接消防报警输入输出、匪警输入输出、毒气报警输入输出、防盗报警输入输出等扩展使用。

系统软件：

门禁控制器MC-5800系列采用FCRD3500以上一卡通管理系统作为系统软件，该系统软件支持SQL与ACCESS两种数据库，支持WIN  XP、WIN 2003、WIN 7、WIN10等系统平台。

FCARD3500一卡通管理系统采用了九大块模块化结构设计：系统数据模块、系统图文监控模块、人事管理模块、门禁系统模块、考勤系统模块、电梯门禁模块、巡更系统模块、会议签到模块、消费管理模块等于一体。

配套软件界面：

人事管理信息

一卡通管理系列

FCARD3500A Ver6.40以上版本提供：二次OEM打包工具、ICPasswordEdit密码扇区编辑与加密解密工具、设备搜索与测试工具、访客管理系统、多三方控制系统、ACCESS-SQL数据库转换工具等免费工具。通过SQL数据库，可以结合FCARD5000T消费管理系统、FCARD6000停车场管理系统，可以实现集：门禁、考勤、巡更、电梯、会议签到、消费、水控、电控、停车场收费、车辆引导等一体化，实现一卡通、一数据库统一管理。

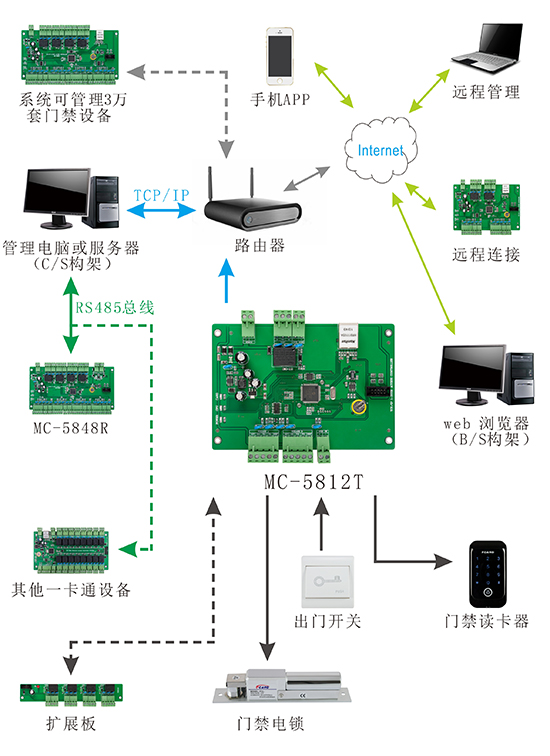

系统结构图：

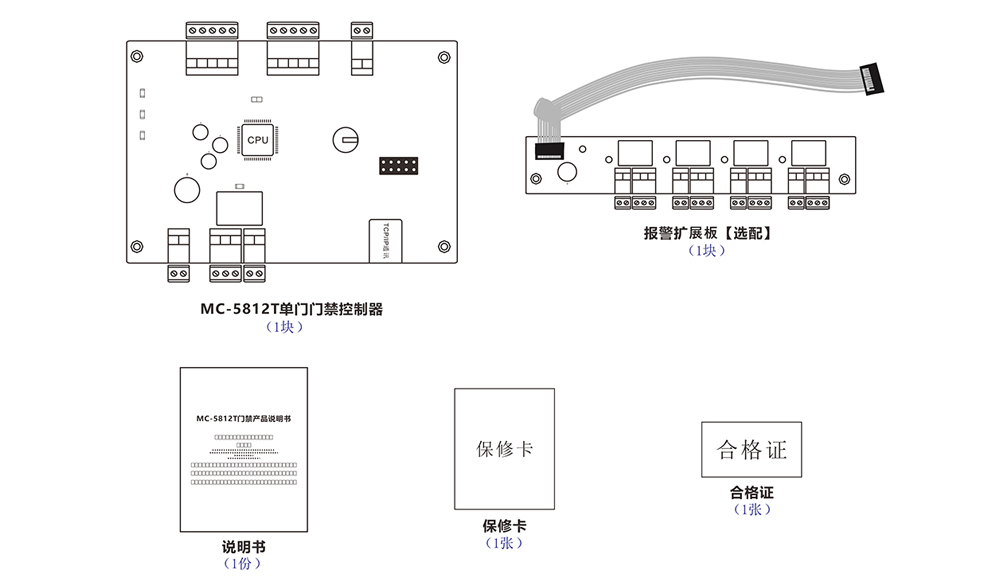

配件清单图：

兼容FCARD一卡通管理系统，支持：门禁、脱机门禁、门禁考勤机、巡更机、消费机、水控机、电梯门禁控制器、停车场系统等统一管理，实现一卡一库真正的一卡通系统。
