你好,我们购买了贵司的FC-8200T人脸机与几把磁力锁还有门禁电源,请提供一下产品的连线图
2020-02-19 17:10
问题详情:

你好,我们购买了贵司的FC-8200T人脸机与几把磁力锁还有门禁电源,请提供一下产品的连线图。

专家解答:

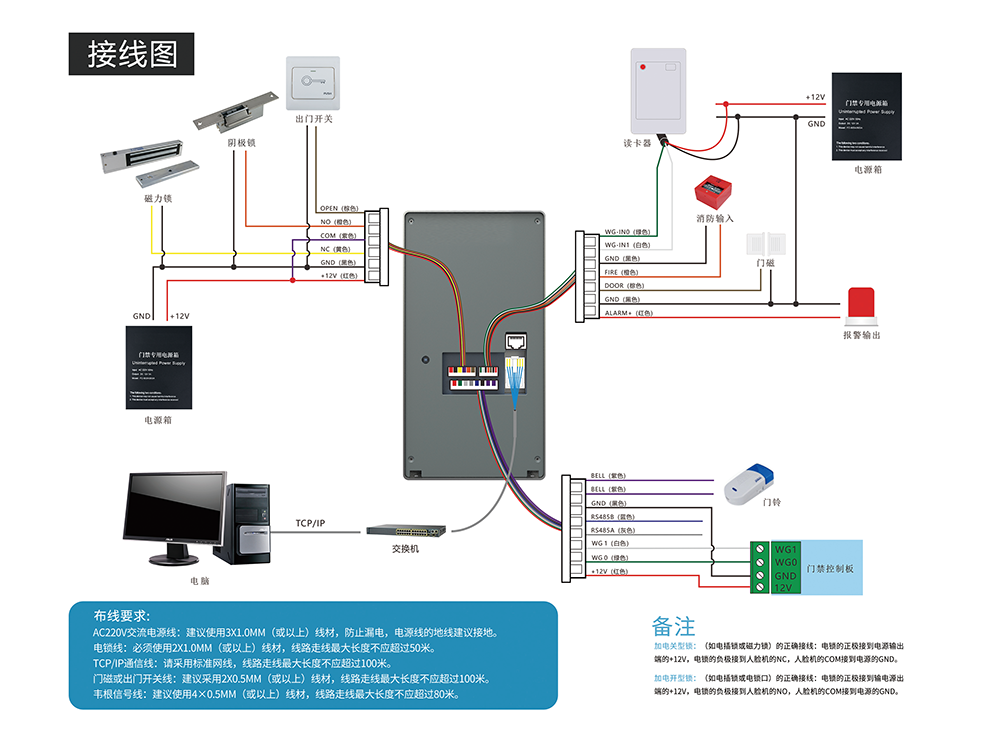

您好,欢迎使用我们的产品,谢谢您的支持。以下是FC-8200T人脸机的接线图:(附图)

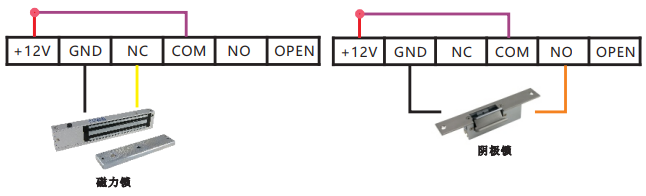

磁力锁或电插锁(通电关门型电锁):电锁的正极接到人脸机NC(黄色线),电锁的负极接到人脸机GND(黑色线),然后人脸机COM(紫色线)和+12V(红色线)并接到一起。

阴极锁或电控锁(通电开门型电锁):电锁的正极接到人脸机N0(橙色线),电锁的负极接到人脸机GND(黑色线),然后人脸机COM(紫色线)和+12V(红色线)并接到一起。
