我们采购了贵司的人脸门禁机(FC-8100T),想了解如何接两把锁,请提供一下连线图
2020-02-19 16:13
问题详情:

我们采购了贵司的人脸门禁机(FC-8100T),想了解如何接两把锁,请提供一下连线图。

专家解答:

您好,欢迎使用我们的产品,谢谢您的支持。FC-8100T人脸门禁机可接加电关型锁和加电开型锁。它们的分别接线说明如下:

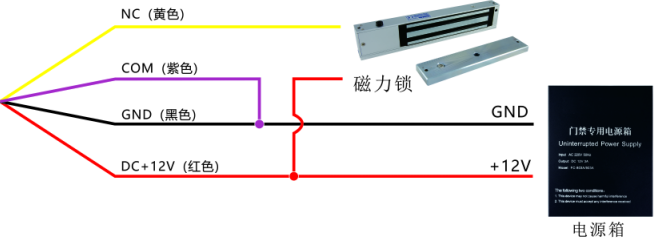

磁力锁或电插锁(通电关门型电锁):电锁负极接到人脸机NC(黄色线),电锁正极接到人脸机DC+12V(红色线),然后人脸机COM(紫色线)与GND(黑色线)并接到一起。

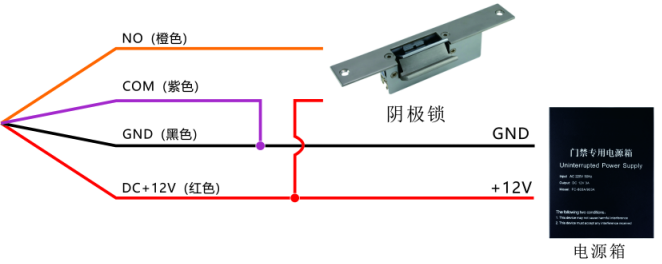

阴极锁或电控锁(通电开门型电锁):电锁负极接到人脸机NO(橙色线),电锁正极接到人脸机DC+12V(红色线),然后人脸机COM(紫色线)与GND(黑色线)并接到一起。
