FC-8832A高端电梯板的代按模式的连线方式
2017-05-07 11:59
问题详情:

你好,我们购买了你们的FC-8832A系列高端电梯控制器,现在通过说明书看不出,如何接代按去楼层功能。请提供一下连线图,谢谢

专家解答:

您好,感谢您购买了我们公司的电梯门禁控制器,你可以参考以下两种连线图进行连线:

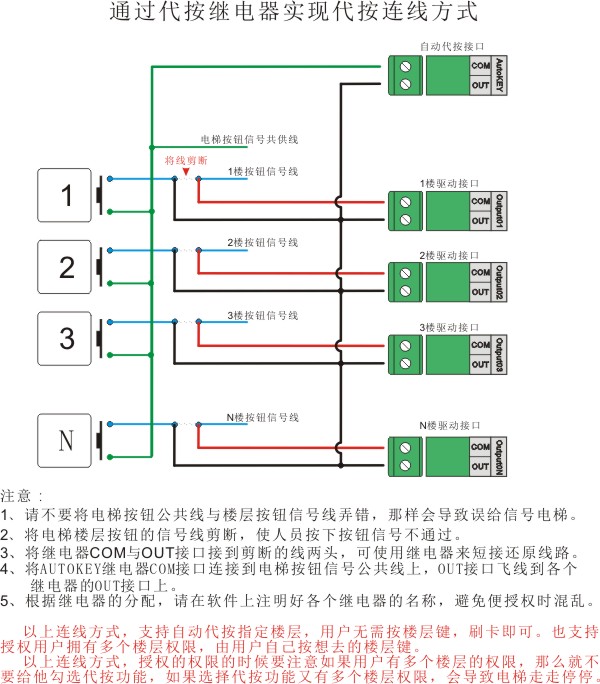

图1,该方式只支持FC-8832系列电梯门禁,其它型号均不支持。

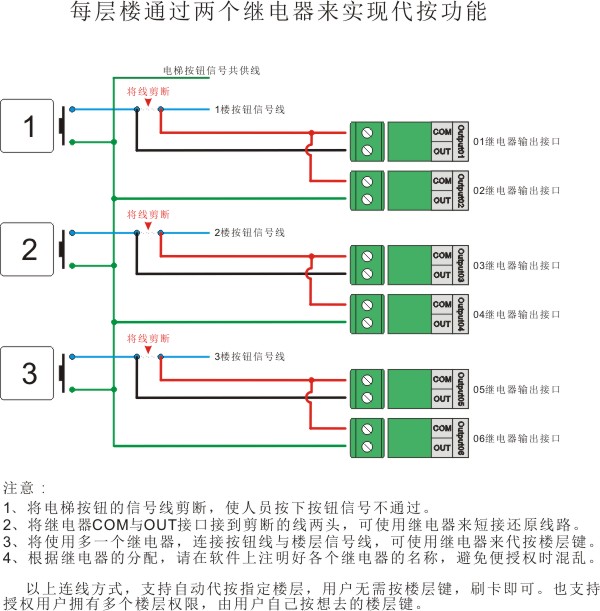

  图2,通过每层楼使用两个继电器来实现代按功能,这种方式,目前使用比较广泛。

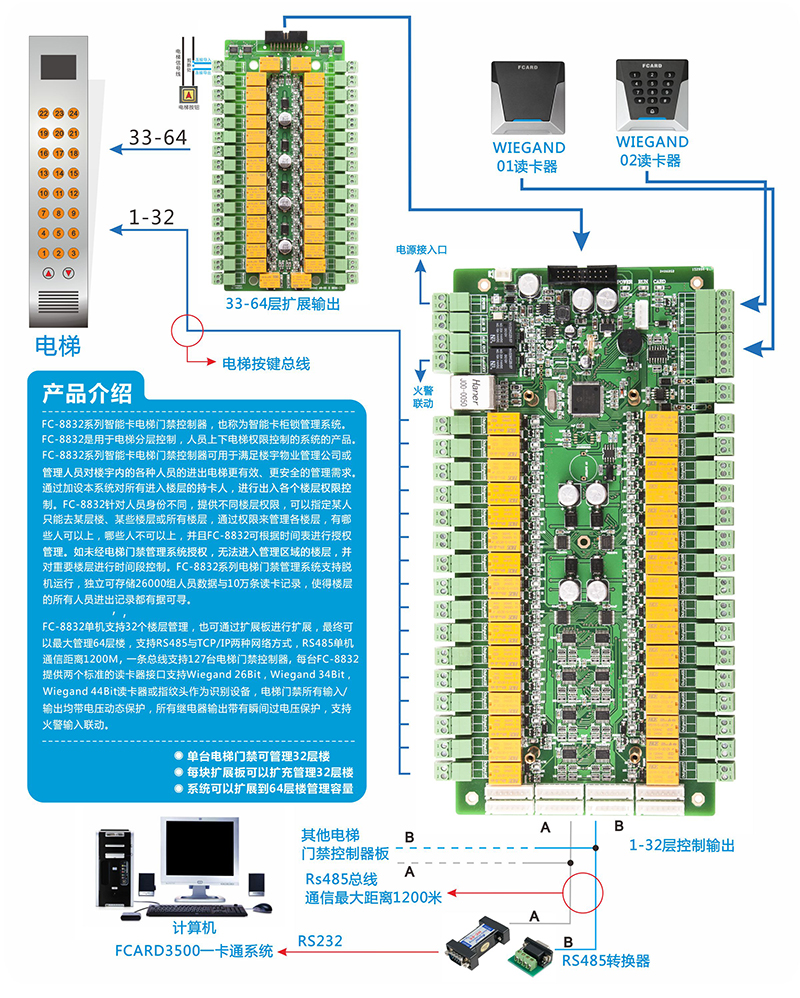

图3,电梯其它连线请参考以下图


如果您还有什么不明白的地方,可以随时向我们咨询,我们会及时为您解答的。
