MC-5800系列产品怎么样连线的,麻烦你们提供一下连线图
2017-05-07 11:57
问题详情:

购买了你们的MC-5800系列产品控制器,说明书不知道放哪里了,请提供一下连线图

专家解答:

您好,感谢您购买了我们公司的MC-5800系列门禁控制器产品,你可以参考下面的接线图进行接线:

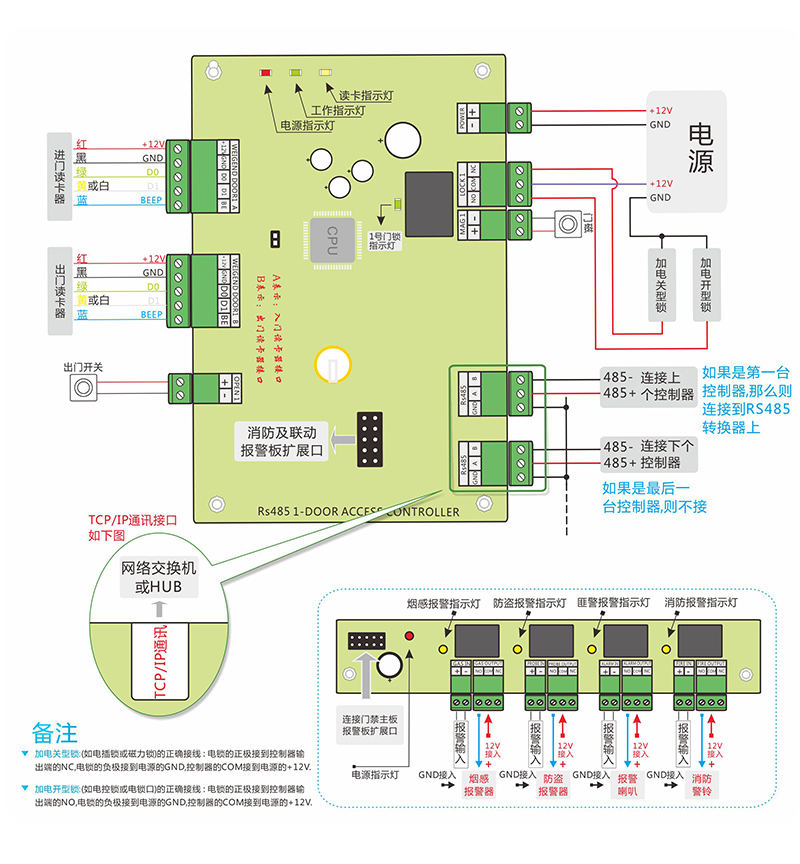

MC-5812R/T单门门禁控制器接线图:

布线要求:

AC220V交流电源线:建议使用3×1.5平方毫米(或以上)线材,防止漏电、电源线的地线建议接地。

电锁线:必须使用2×1.0平方毫米(或以上)线材,线路走线最大长度不应超过50米。

RS485通信线:建议采用3×0.5平方毫米(或以上)线材,建议使用双绞线,线路走线最大长度不应超过1200米,如超过该距离请增加RS485中继器来延长通信距离。

TCP/IP通信线:请采用标准网线,线路走线最大长度不应超过100米。

读卡器线:建议采用8×0.5平方毫米(或以上)线材,线路走线最大长度不应超过80米。

门磁和出门开关线:建议采用2×0.5平方毫米(或以上)线材,线路走线最大长度不应超过100米。

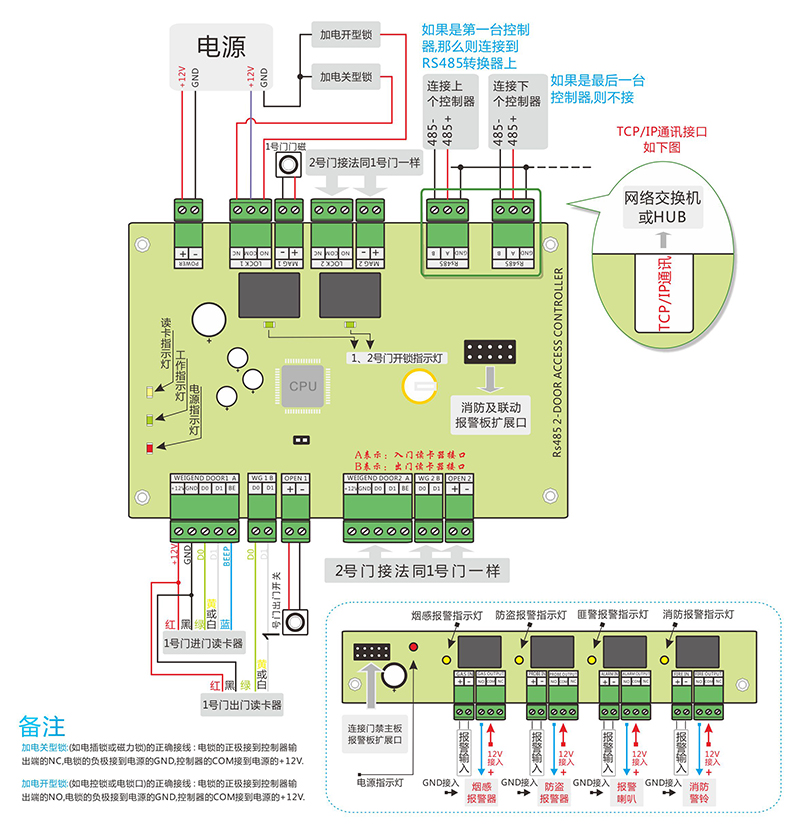

MC-5824R/T双门门禁控制器连线图:


布线要求:

AC220V交流电源线:建议使用3×1.5平方毫米(或以上)线材,防止漏电、电源线的地线建议接地。

电锁线:必须使用2×1.0平方毫米(或以上)线材,线路走线最大长度不应超过50米。

RS485通信线:建议采用3×0.5平方毫米(或以上)线材,建议使用双绞线,线路走线最大长度不应超过1200米,如超过该距离请增加RS485中继器来延长通信距离。

TCP/IP通信线:请采用标准网线,线路走线最大长度不应超过100米。

读卡器线:建议采用8×0.5平方毫米(或以上)线材,线路走线最大长度不应超过80米。

门磁和出门开关线:建议采用2×0.5平方毫米(或以上)线材,线路走线最大长度不应超过100米。

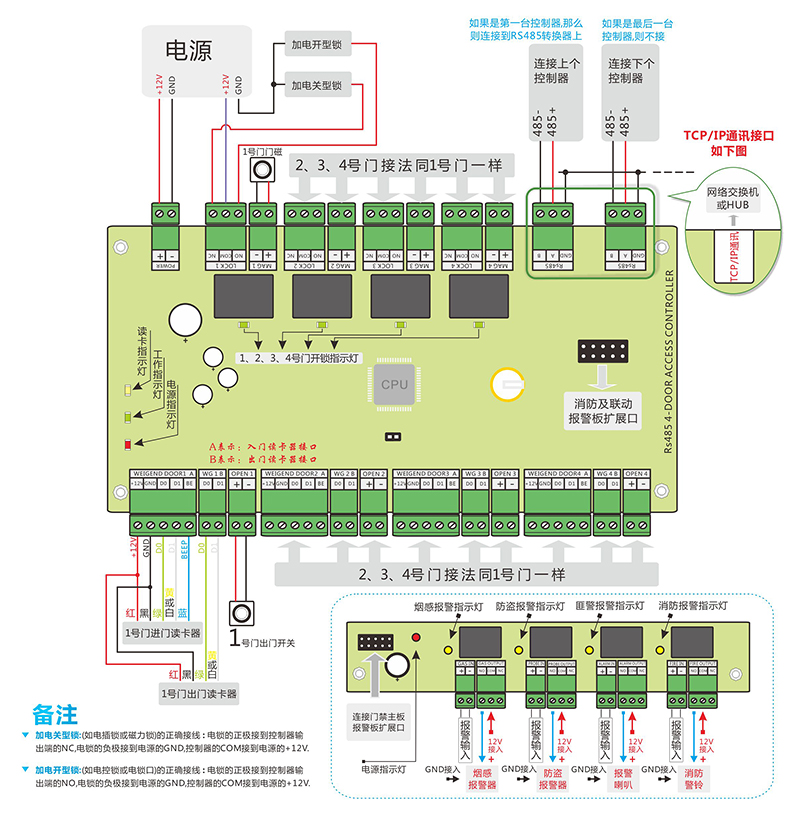

MC-5848R/T四门门禁控制器接线图:

布线要求:

AC220V交流电源线:建议使用3×1.5平方毫米(或以上)线材,防止漏电、电源线的地线建议接地。

电锁线:必须使用2×1.0平方毫米(或以上)线材,线路走线最大长度不应超过50米。

RS485通信线:建议采用3×0.5平方毫米(或以上)线材,建议使用双绞线,线路走线最大长度不应超过1200米,如超过该距离请增加RS485中继器来延长通信距离。

TCP/IP通信线:请采用标准网线,线路走线最大长度不应超过100米。

读卡器线:建议采用8×0.5平方毫米(或以上)线材,线路走线最大长度不应超过80米。

读卡器线:建议采用8×0.5平方毫米(或以上)线材,线路走线最大长度不应超过80米。

门磁和出门开关线:建议采用2×0.5平方毫米(或以上)线材,线路走线最大长度不应超过100米。


您可以与我们的经销商联系获得MC-5800系列门禁控制器的说明书。如果您还有什么不明白的地方,可以随时咨询我们,我们会及时为您解决的。
