FC-398E刷卡门禁一体和FC-9088E的接线原理一样吗
2017-02-26 17:13
问题详情:

FC-398E门禁一体机与FC-9088E指纹门禁一体机的接线原理一样吗,求提供接线说明书?

专家解答:

您好,感谢您购买我们公司的门禁产品,FC-398E门禁一体机与FC-9088E指纹门禁一体机的接线原理是一样的,你可以参考以下的图片进行接线:

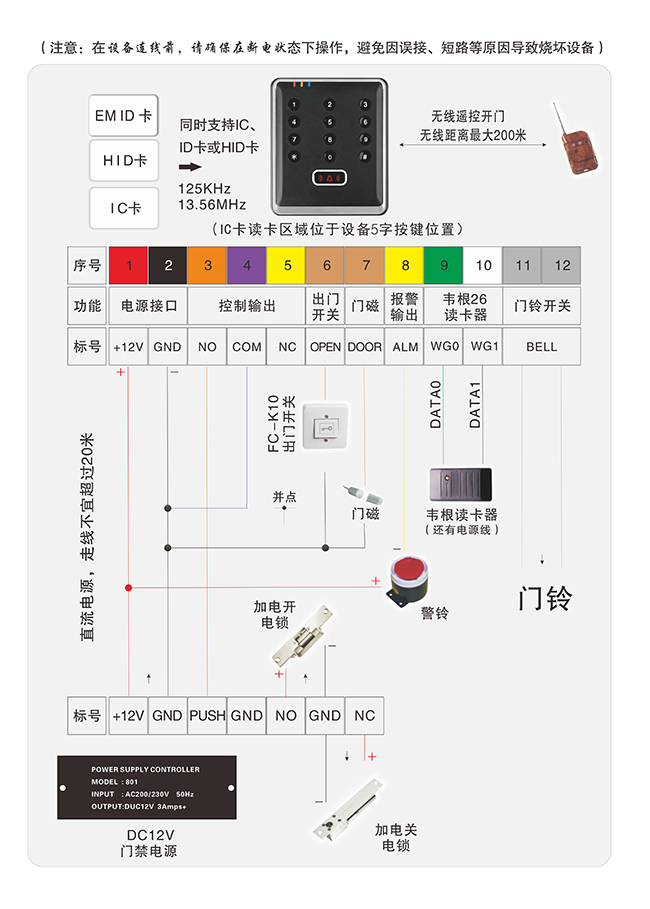

FC-398E门禁一体机接线图:

门禁一体机

接线端口性能:

1、+12V:工作电源正极,输入范围:DC9-13.8V

2、GND:工作电源负极,也是信号的公共地

3、NO:继电器常开点,电流负载能力DC10A/30V

4、COM:继电器公共点,电流负载能力DC10A/30V

5、NC:继电器常闭点,电流负载能力DC10A/30V

6、OPEN:出门按钮开关,低电平开锁

7、DOOR:门状态开关,链接门磁开关,低电平表示门关

8、ALM:报警输出端口,有警情时为低电平,电流负载100mAy

9、WG0:维根26读卡器数据线(数据0)

10、WG1:维根26读卡器数据线(数据1)

11、BELL:接门铃开关


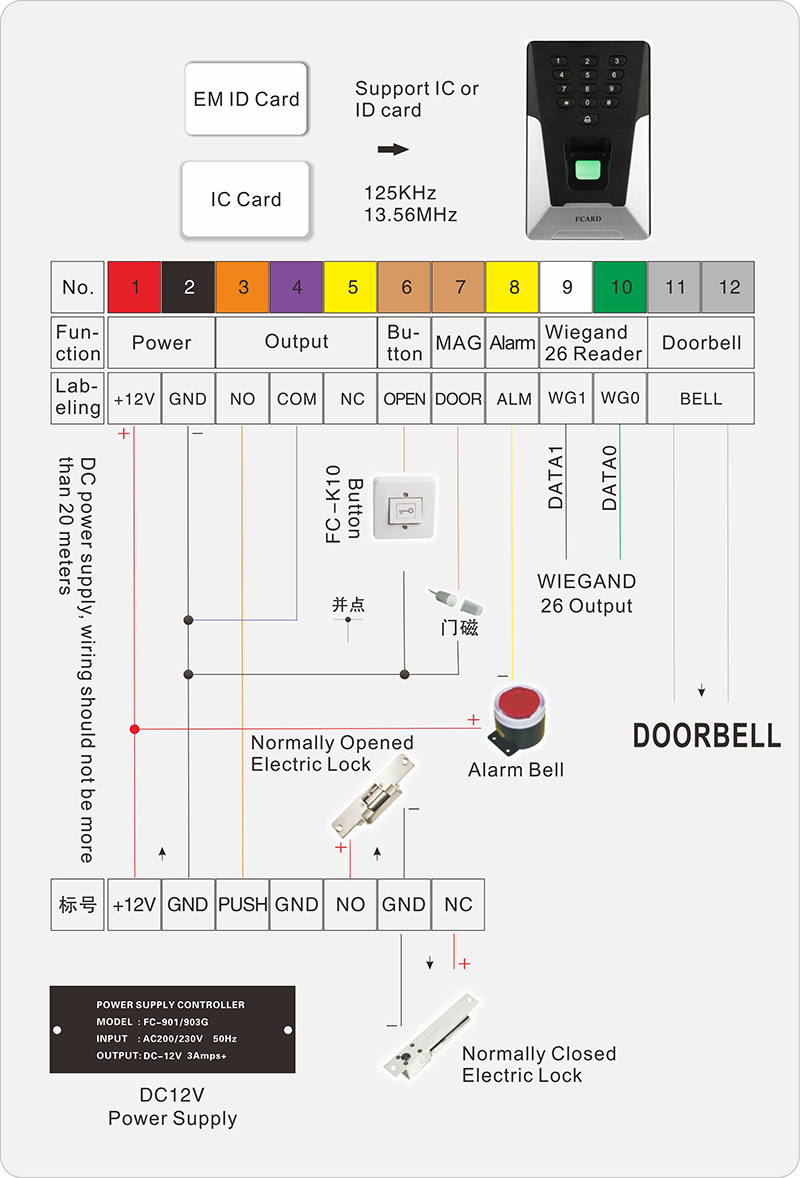

FC-9088E门禁一体机接线图:

指纹门禁

您可以与我们的经销商联系,获得FC-398E门禁一体机以及FC-9088E门禁一体机的操作说明书。

如果在接线中您还遇到什么不明白的地方,可以随时咨询我们,我们会尽快为您解答的。
