工业园电梯管理方案
2019-11-08 13:14

第一章、系统概述


工业园,是建立在一块固定地域上的由制造企业和服务企业形成的企业社区。工业园区占地面积大,楼宇多,客梯与货梯混合使用。利用现代电脑技术,现代控制技术,根据企业要求,通过对园区结构、设备、服务和管理进行最优化组合,从而为企业提供安全,便利的生产发展环境。

在已建成的工业园区中,为了方便园区物业管理方高效、安全管理园区内各类电梯的使用,园区管理方使用梯控管理技术,对每个电梯,每个楼层的进出权限进行控制,企业用户通过一张IC卡就可以在园区内电梯控制或者其他门禁设备上使用。


第二章、需求分析及系统总体设计


2.1需求分析


2.1.1 物业需要管控园区内电梯合理、安全、节能的使用。

2.1.2 物业需要统一管理园区内电梯的使用权限,楼层通行人员的权限。

2.1.3 物业需要通过限制电梯楼层的权限时间,来辅助收取园区物业的管理费用。

2.1.4 其他需求


2.2总体设计


2.2.1系统设计依据

系统设计所涉及的设计标准和规范主要有:

《智能建筑设计标准》(DBJ08-47-95) 《民用建筑电气:设计规范》(JGJ/T16-92)《商用建筑线缆标准》(EIA/TIA-569)


2.2 .2系统设计原则

(1) 先进性

梯控系统的建设要立足于当今世界先进且有发展前途的技术,由此实现的系统能随着未来信息技术的发展而不断平滑升级。

(2) 实用性

工业园区梯控系统应充分体现园区物业管理的模式和特点,各应用系统的开发,应做到功能完善、使用方便、切合实际、运作高效。

(3) 安全性

系统采取服务器上安装防火墙软件、网络数据库备份、管理人员分级按权限操作、实时更新黑名单等多种有效措施,确保整个系统的安全性。

(4) 扩展性

系统在容量和功能上不仅能满足目前用户的需求,而且也易于扩展以保障用户今后的扩容和升级,如:系统可以灵活增设新的梯控设设备,门禁设备,消费设备等。

(5)简便性

所有IC卡识别控制终端,不需要联网,大量减少工程挖沟,布线的人工、线管成本节约资源。所有电梯控制器的参数调节,也不需要和计算机相连,用管理卡就可完成。解决了在电梯控制器损坏情况下,更换电梯控制器带来的麻烦,只要用管理卡重新设置新控制器参数即可,发卡中心只需要管理软件、电脑和发卡器,就可以完成所有卡的授权工作,包括管理卡。系统内的卡容量不再受限制,不用再担心控制器会丢卡号。IC卡可注销,可限时,限次,可限通行楼栋、楼层,方便工园区物业管理。

具备通行记录,黑名单等传统控制器的要求。软件存有卡的数据库,但是卡的通行却不依赖于数据库,一旦数据库出了问题,也仅仅影响查询统计和对黑名单的控制,其他毫无影响。


2.3系统特点


(1)使用简单。对于物业使用方来说培训非常简单。有无电脑基础均可在30分钟内学会使用本系统。物业不用担心因为人员流动而出现系统无人管理的情况。

   (2)功能强大:

常用功能:脱机运行、读卡开门、开门密码、远程开门、远程关门、定时开门、时段常开、实时监控、异常监视、电子地图、胁迫报警、消防联动、匪警报警、闯入报警、非法读卡报警、挂失卡、黑名单读卡报警、开门超时提示/报警、批量上传、少量上传、键盘操作、紧急关门、64组开门时段、节假日等。

专业功能:卡片回传、记录修复、防探测锁定、读卡校验、全卡开门、全卡开门+自动注册、时钟自我修复、设备已运行天数等。

黑名单读卡报警、开门超时提示/报警、批量上传、少量上传、键盘操作、紧急关门、64组开门时段、节假日等。

特有功能:脱机管理、数据卡导入数据、数据棒交互、控卡功能、IC卡防复制、IC卡加密权限、分区分位授权、跨地区脱机管理。


2.4产品特点


(1)电梯门禁FC-2866M/2864M系列,又称为多用途智能控制器,广泛应用于电梯读卡管理、储物柜管理、小区信箱管理、军队枪械管理、殡葬骨灰盒管理等等,支持RS485通信方式与脱机管理双模式结合,RS485通讯距离可达到1200米,一条总线可以接255台设备,也可以与其它一卡通设备安装在同一个系统中,集中管理。

FC-2866M/2864M系列电梯门禁的特点:采用大容量Flash存储芯片,可支持60000张卡片信息,80000条刷卡记录,20000条其它事件记录;FC-2864M系列电梯门禁控制器由主板、扩展板、读卡头组成,主板支持32个输出,可以控制32层电梯(或柜锁)通过扩展口可以外接1组扩展板,实现达到64个输出,可以控制64层楼。主板提供一组火警输入,可与消防设备联动。开门时段设置多达64组。支持脱机发卡与联网发卡两种方式。

FC-2866M/2864M脱机管理功能,是通过读写器(发卡器)往IC卡内写入指定的楼层权限信息、设备参数、时段信息等数据,当使用该卡乘坐电梯时电梯门禁控制器自动将IC卡内数据分析处理,判断卡内楼层权限给于电梯使用授权。从而满足不联网布线也可以发卡授权与管理电梯门禁的要求。

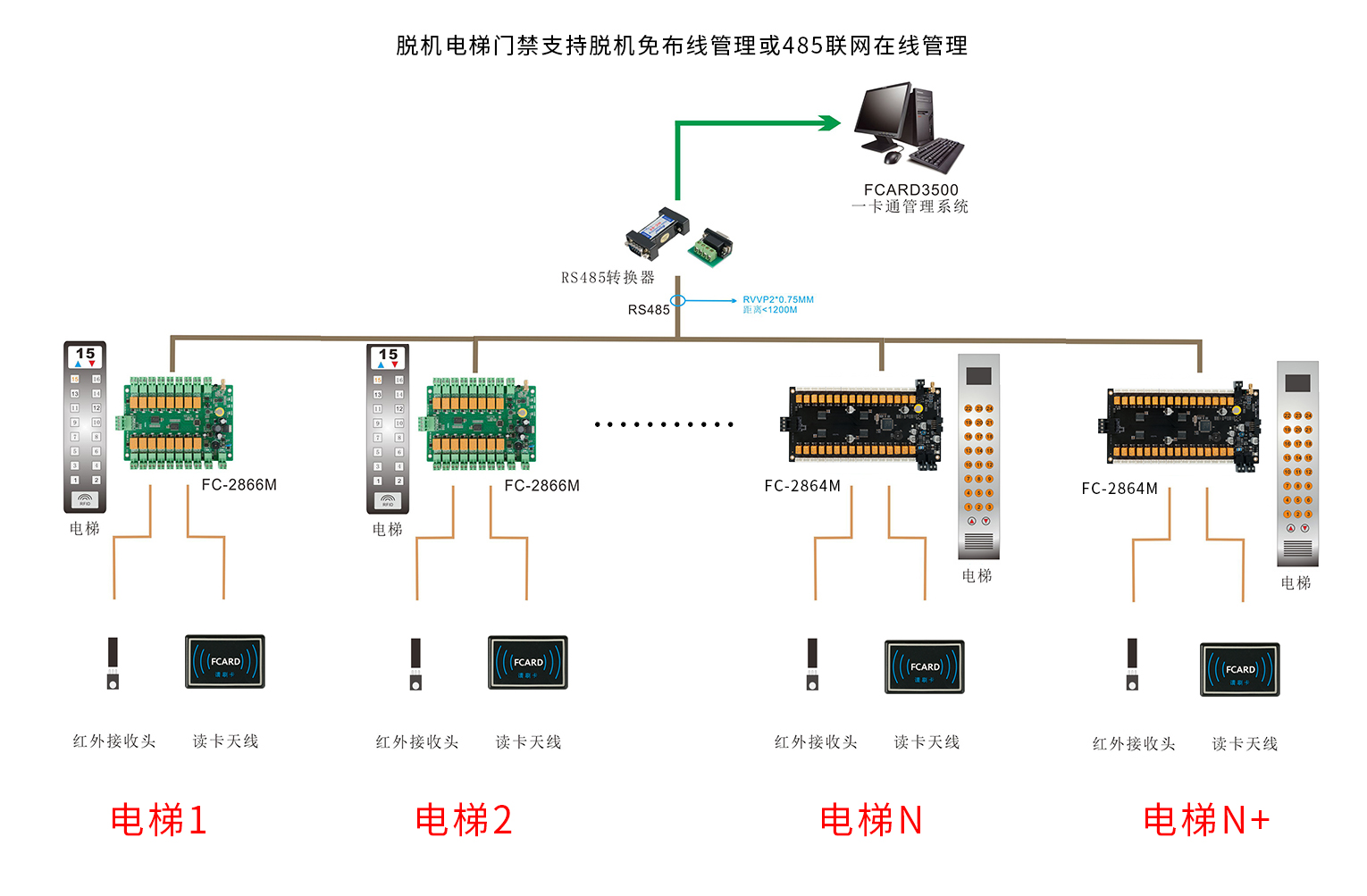

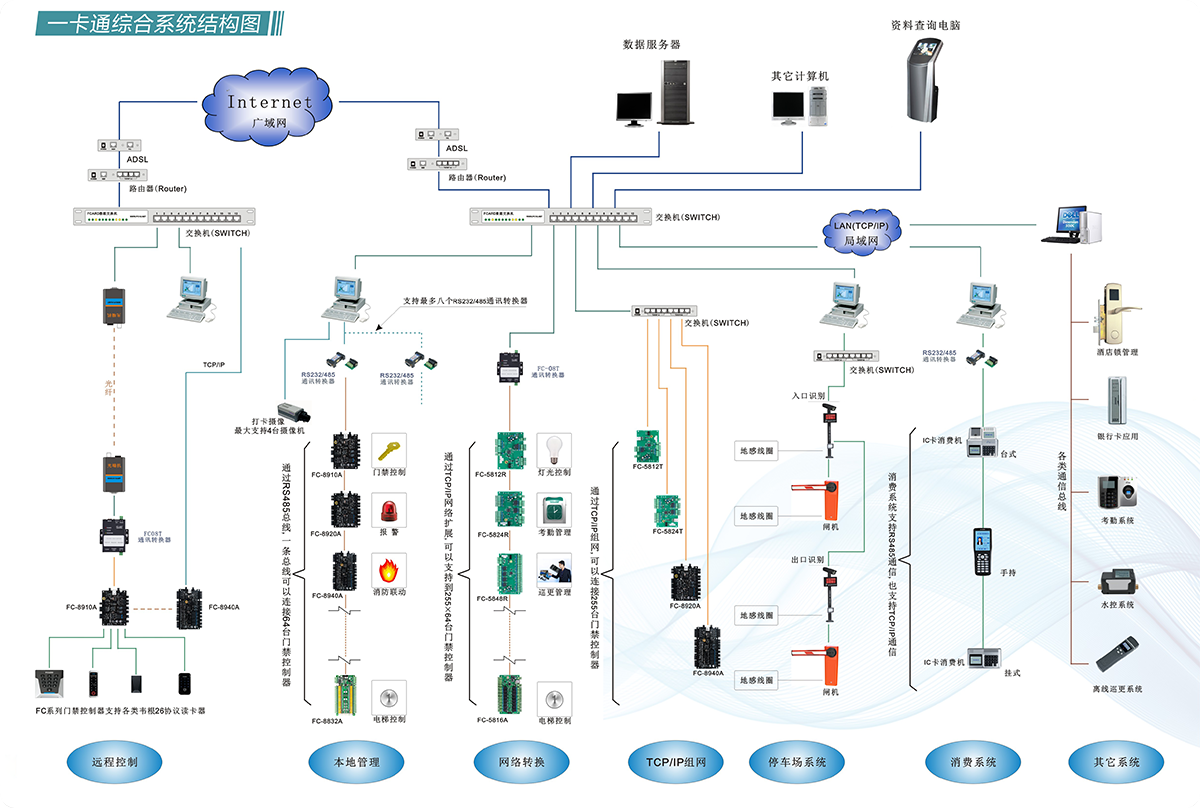

梯控拓扑图:



第三章、系统说明


3.1 FCARD3500T管理平台软件




FCARD3500T管理平台是现有出入口一卡通系统中技术先进,操作简单,人性化的管理系统,大量减少的物业管理的劳动强度,减低了管理的技术门槛,提高了管理效率。复杂的管理控制机制全部压缩在功能模块中,留给用户是简单的界面,简单的操作。梯控子系统小型化设计,集成度高,全部器件都采用工业级别,耐低温设计。

FCARD3500T一卡通管理平台现包括:门禁系统、梯控系统、消费系统、水控系统、电控系统、巡更系统;一卡一库支持多种识别方式:射频卡技术。如ID卡、IC卡、身份证、居住证、NFC卡、银行卡等;生物识别技术:如指纹、人脸、动态人脸等。


脱机梯控系统特点:


可以建立园区业主数据库、发卡日期,张数,使用期限都可查询;

可以建立黑名单库,设备将禁止这些卡通行;

授权系统卡片,不需要联网;

可以设置管理卡进行,硬件参数调节,化难易简;

能自动识别IC卡的类别权限。


管理功能:


系统管理:设置系统管理人员和操作人员权限;

发卡管理:IC卡初始化、换卡、补卡、黑名单、挂失等;

权限设置:设置持卡人楼层权限;

系统设置功能:包括电梯控制器端口设置、控制器号设置、控制器号名称设置和安装位置设置等;

下载系统时间:用于校准控制器机内运行时间;

查询管理功能:含通行记录查询、用户资料查询、系统运行日志查询、IC检测。


记录功能:

控制器记录每次操作(包括卡号、刷卡时间、登记楼层等信息)

该记录可通过采集器或联网在管理中心计算机上读出,并可按时间、电梯号、特定持卡人等进行检索查询,并自动生成各种综合管理报表。


3.3 电梯控制管理系统


电梯刷卡系统主要采用非接触射频技术。由非接触射频卡和控制系统构成。持卡者在乘坐电梯前在读卡器上刷卡,如果这张卡有乘坐(使用)该电梯的权限。那这个持卡者就可以乘坐这部电梯,到达自己想要到达的楼层。电梯控制系统根据控制的程度和按健使用过程分为:简易型、刷卡按键型


3.3.1简易型

简易型适合对每层控制要求不严格,在电梯外呼键装脱机控制器,持有效卡的人员刷卡才能进入和使用电梯。

基本功能及特点

● 不需在电梯里走线和增加设备。

● 可以有选择的在部分或全部楼层电梯口安装控制器。

● 投资相对节省。

● 电源指示灯,指示工作状态。

缺点:电梯不能控制楼层,不能防止尾随的人员进入电梯。


3.3.2刷卡按键型

刷卡按键型是在电梯轿厢里安装电梯控制器和读卡天线,能严格控制持卡人能够到达的层数,即刷卡后,按相应的有权限的楼层按钮才有效,不刷卡或刷卡后按没有权限的按钮都无效。

基本功能及特点:

● 能严格控制每张卡的出入楼层。

● 节约电能,延长电梯使用寿命。

● 有效防止外来人员随意乘梯。

● 减少电梯维护费用,变相节省业主费用。


3.3.3电梯管理系统特点

● 本系统采用离线授权方式,将通行权限写入IC卡中,企业人员只要在有权限的电梯上刷卡,就能乘梯到达指定权限的楼层。

● 权限控制采用三种方式:全通、限时、限次。

● 全通管理卡:物业可以根据需要设置通行所有电梯的卡片。

● 离线式授权:用户授权无需控制器连接电脑,只要园区物业把梯控权限拿到物业管理电脑写入通行时间或者次数就可以。

● 离线式挂失:用户卡丢失后,只要业主告知物业自己的地址。物业制做一张黑名单卡,并把黑名单卡在需要挂失的电梯读卡器前刷卡。这张丢失的卡片即使有人捡到也不能继续使用。

● 解挂:业主只要拿着找到的卡,在软件中重新发卡,就可以继续使用。

● 系统保密性强。采用全扇区加密,即使复制了,也无法使用。


3.3.4系统安装及使用

英泽梯控设备一般安装于轿厢顶部。

设备提供脱机、联网两种管理模式,自带RS485接口,可通过网络或数据采集器与电梯管理电脑进行数据上传、下载等;鉴于联机系统布线复杂,维护量大,成本高,英泽梯控可以实现完全脱机管理,脱机授权,系统的参数设置可以通过发行管理卡来实现,方便用户管理。施工中安装设备完毕后,设置管理卡,把系统参数、密钥等信息写到管理卡中,管理卡在相应控制器上刷卡,系统自动更新参数。在发行用户卡时,软件会根据已经设置的参数、密钥等信息设置用户卡,分配梯控权限后,就可以使用,而所有这一系列的设置都不需要联网实现。

英泽IC梯控产品全部使用继电器干接点信号,与电梯本身系统采用无源触点连接,保证两者完全隔离,两者运行互不干扰。

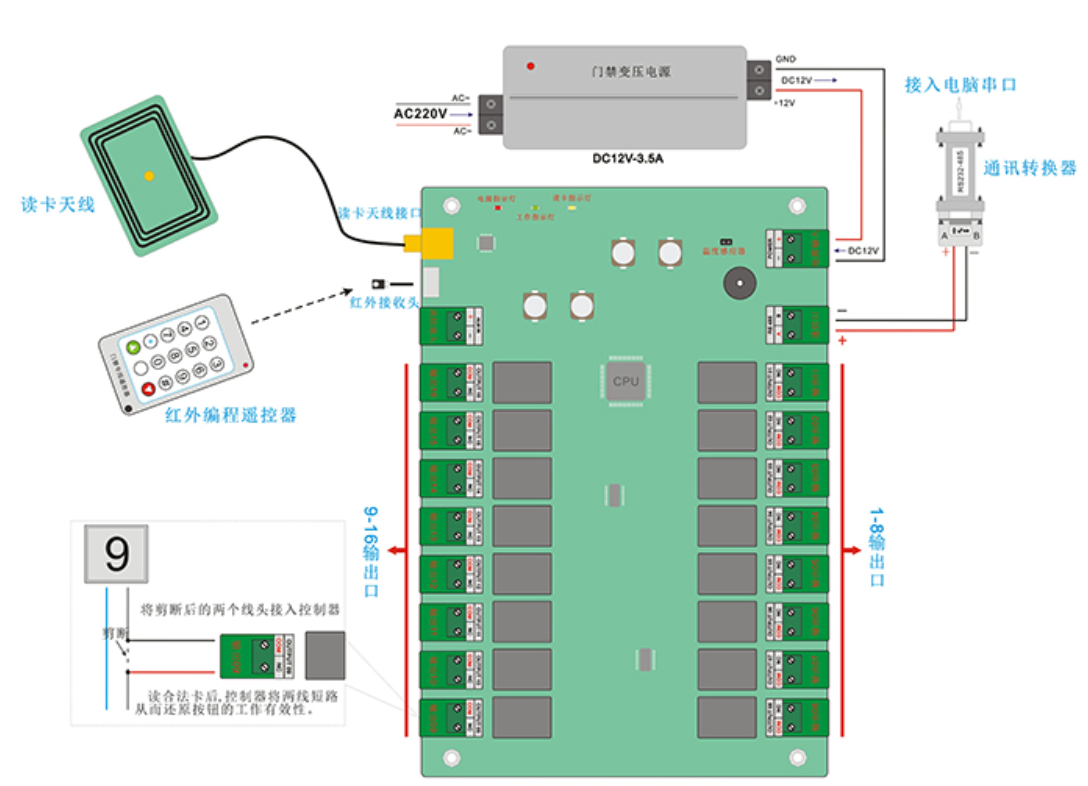

梯控主控器装于选层面板后面的适当位置,读卡器安装一般安装于轿箱内底至操作面板1.2到1.4米之间。原理图如下:




3.3.5梯控设备参数说明

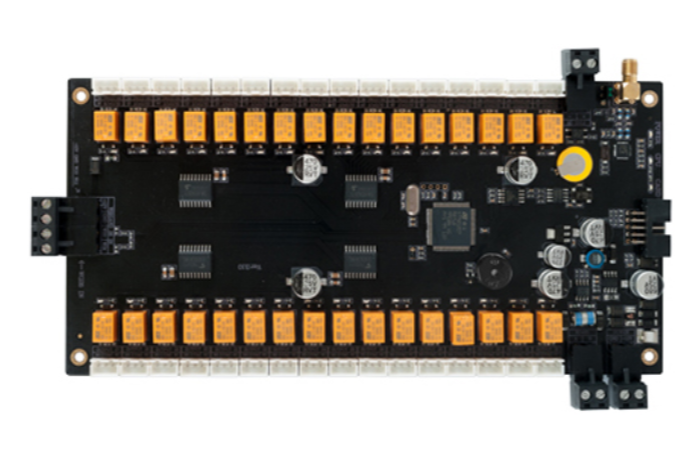

1、16层脱机梯控板

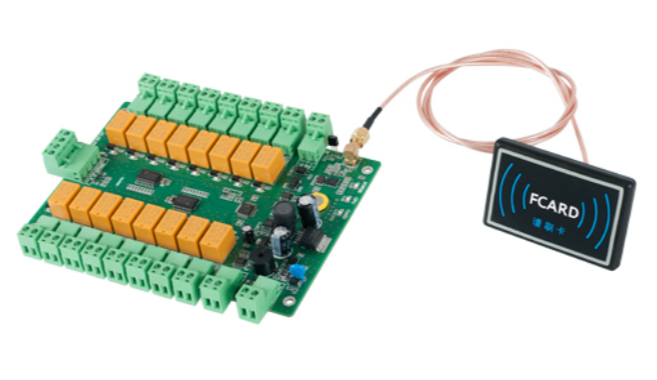

型号:FC-2866M


工作电源:DC12V/500MA;

读卡距离:0-6cm;

温度湿度:-10℃ - +65℃   20~95%;

读卡频率:13.56MHz;

联网方式:RS485;

外观尺寸:158×130×18mm

支持用户容量:6万个黑白名单(离线发卡、用户无数量限制);

支持卡类型:二代身份证、居住证、IC卡、CPU卡;

记录容量:13万条记录(10万读卡记录、1万远程开门记录、1万报警记录、1万系统记录);

支持卡类型:二代身份证、居住证、IC卡、CPU卡;

支持1组读卡天线、支持红外编程器、支持16组开门继电器常开/常闭输出、支持1组WG读卡器接口、支持1组火警输入、支持1组RS485通信口。


2、32层脱机电梯控制器


型号:FC-2864MA


产品名称:脱机电梯门禁控制器

产品颜色:黑色

工作电压:DC12V(9V-14V)

工作电流:3A

同轴读卡:IC卡、CPU卡

读卡协议:1组同轴读卡头与1组WG26/34/66

管理楼层:32(加上扩展板64)

注册卡数:60000(可扩容)

记录容量:13万(可扩容)

消防联动:1个

通信距离:RS485(1200米)

温湿度:-10℃ - +65℃(10-90%RH无霜)

主板尺寸:150×105×20mm

扩展板尺寸:150×105×20mm

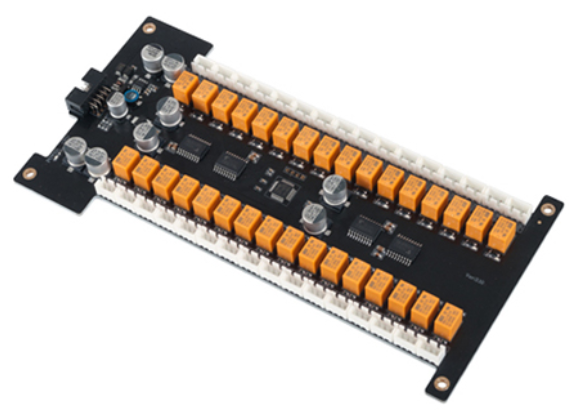

3、32路楼层扩展板



型号:FC-2864MB


输出接:32*开门(继电器)

连接方式:排线连接

尺寸:150 ×105 × 20mm

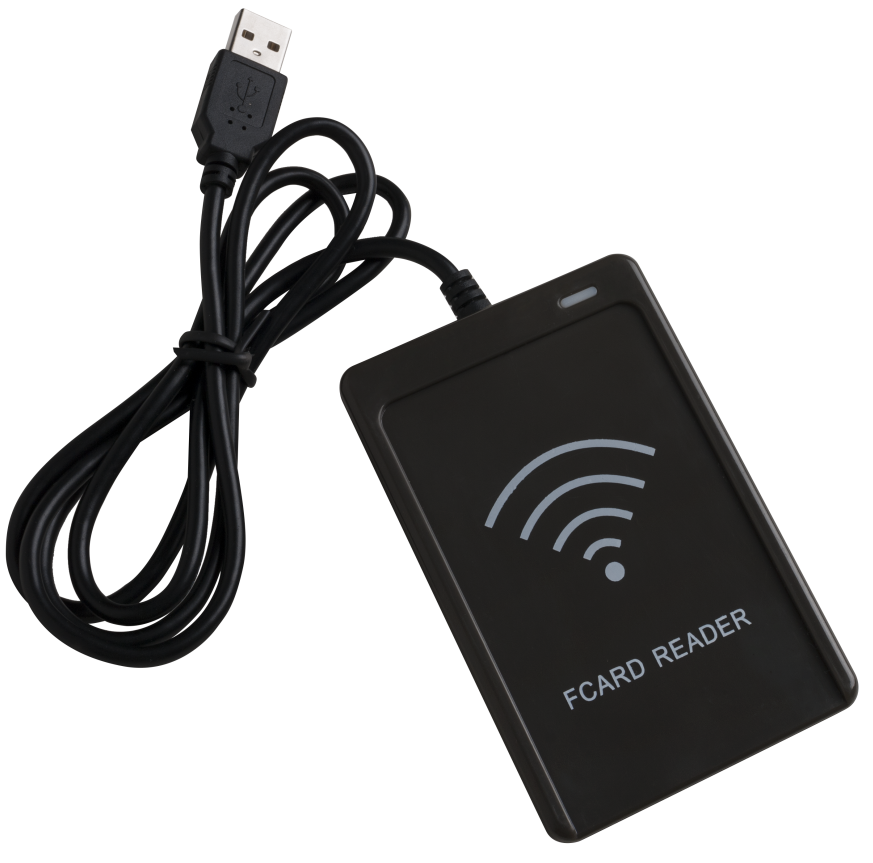

4、脱机写卡发卡器


型号:FC-502MS


读卡类型:M1卡 CPU卡  身份证  居住证  NFC卡

写卡类型:M1卡

读写距离:0-5cm

通讯接口:USB、需驱动

外观尺寸:99×66×13mm

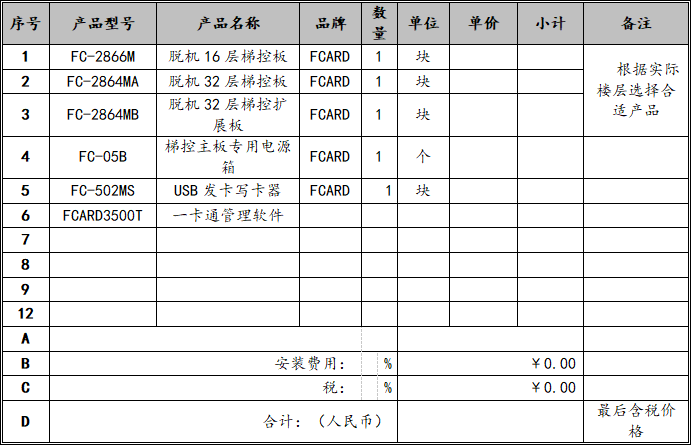

4、标准配置设备清单与报价:




5、售后服务承诺书


英泽电子以客户第一、服务第一的宗旨,进行系统的售后服务工作,对合同设备向客户提供一年保修,终身维护的售后服务政策,具体如下:




注:如客户要求软硬件功能的改进、扩容不在保修之列,但我方应继续为客户提供最优惠的服务。


1、保修服务:

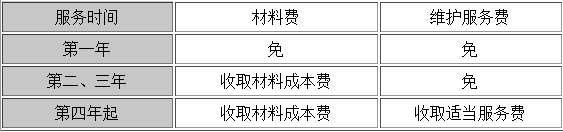

1)系统中由本公司提供的所有设备,均由我公司保证享有终身维护的服务,但在保修期之后,须收取一定的维护成本费用。

2)设备在运往安装现场前,在公司进行系统24-72小时联机通电试验。

公司委派专职人员负责工程的保养维修工作。公司内存有全部的施工图纸及相关的技术料和合同,不会因原施工人员变动而受影响。

3) 系统质保期为一年(自系统验收日算起)。

4)在质保期内,对于系统设备的损坏(人为的及不可抗拒因素造成的除外)给予保修或更换。

5)系统工程安装、调试完毕交付使用后,本公司将对系统操作人员进行专业培训,使操作人员能正常完好的使用本系统各种设备。

6)在质保期内系统发生故障(非人为因素),一般情况将在接到报修后24小时内派工程师赶赴现场;紧急情况我公司将在接到报修后4小时内派工程师赶赴现场进行抢修。


2、对于下列原因导致的产品故障、工作异常或损坏,不在免费保修范围内。

(1)人为操作不当导致设备之损坏。

(2)使用环境或条件不当,如电源不合、环境温度、湿度、雷击等而导致设备损坏。

(3)不可抗力导致的设备损坏,如地震、火灾等原因。

(4)由未经我公司授权的人员进行维修而导致的设备损坏。
